Pelaras Kendur Lori: Panduan Jenis, Fungsi & Penyelenggaraan

Apa yang Dilakukan oleh Pelaras Kendur Lori

Sebuah lori pelaras kendur ialah penghubung mekanikal antara pushrod ruang brek udara dan aci sesondol brek. Apabila pemandu menggunakan brek, udara termampat menolak pushrod ke luar, dan pelaras kendur menukar daya linear itu kepada tork putaran yang memutarkan S-cam, memaksa kasut brek menentang dram. Tanpa pelaras kendur yang berfungsi dengan betul, lejang ruang brek akan sia-sia — kasut tidak pernah menyentuh dram sepenuhnya, jarak berhenti meningkat dan kenderaan mungkin gagal dalam pemeriksaan di tepi jalan di tempat kejadian.

Istilah "slack" merujuk kepada jumlah kelegaan kecil yang mesti wujud di antara lapisan brek dan dram apabila brek dilepaskan. Apabila lapisan haus, kelegaan itu bertambah. Tugas pelaras kendur — sama ada dilakukan secara manual oleh juruteknik atau secara automatik oleh mekanisme dalaman — ialah memastikan kelegaan itu dalam spesifikasi supaya daya brek penuh tersedia setiap kali pedal turun.

Lejang ruang brek maksimum yang diperlukan secara sah di Amerika Utara di bawah peraturan FMCSA ditakrifkan mengikut saiz ruang — untuk ruang Jenis 30, had itu ialah 2 inci (51 mm). Melebihi dan kenderaan diletakkan di luar perkhidmatan. Pelaras kendur yang kehabisan pelarasan, dirampas atau haus adalah salah satu sebab yang paling biasa trak komersial gagal dalam pemeriksaan tepi jalan Tahap I.

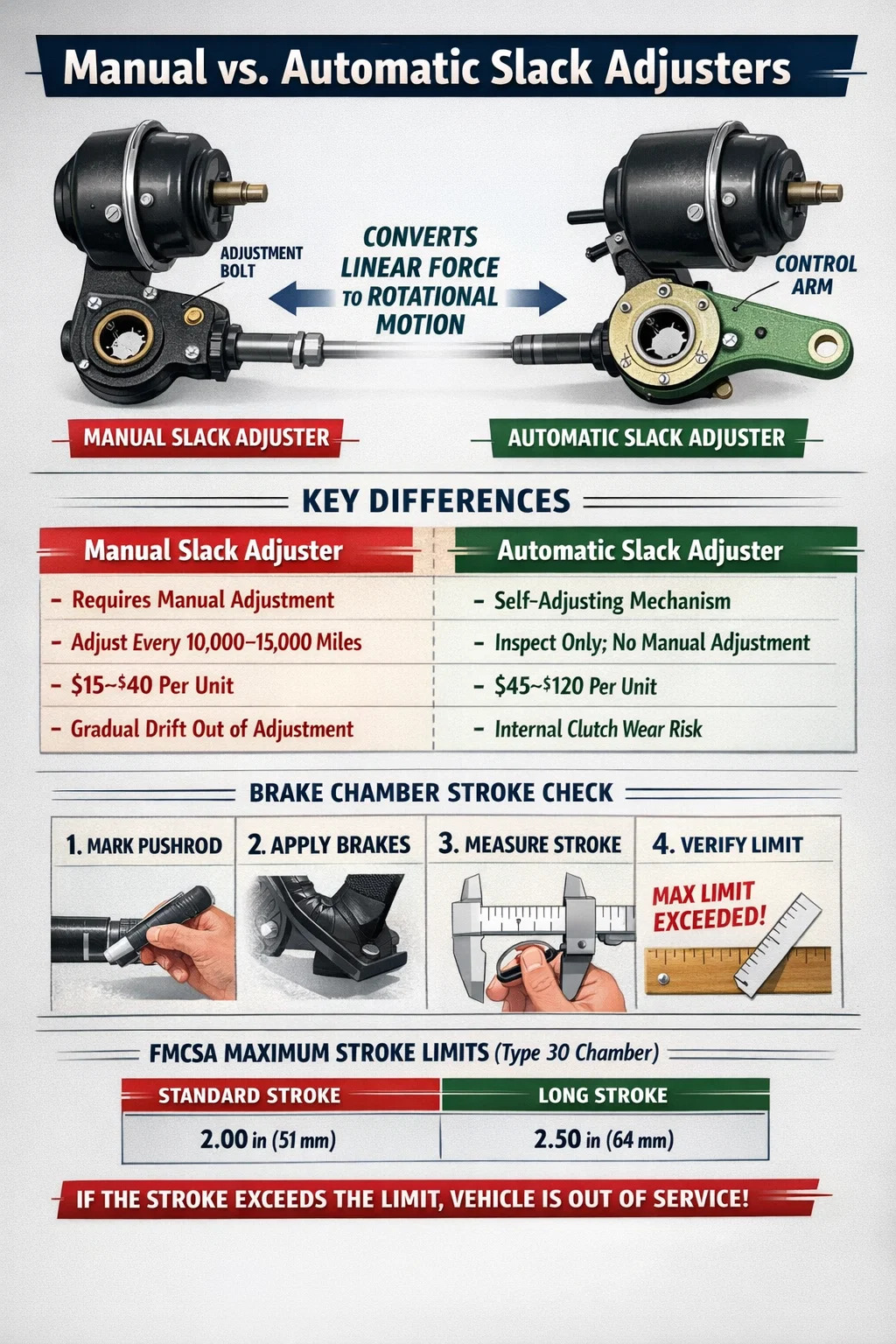

Pelaras Kendur Manual lwn Automatik: Perbezaan Teras

Dua kategori utama pelaras kendur digunakan pada trak komersial hari ini: pelaras kendur manual dan pelaras kendur automatik (ASA). Setiap satu mempunyai prinsip operasi yang berbeza, keperluan penyelenggaraan dan sejarah kawal selia.

Pelaras Kendur Manual

Pelaras kendur manual memerlukan juruteknik memusingkan bolt pelarasan secara fizikal — biasanya pemasangan hex 9/16 inci — untuk memutar gear cacing di dalam badan pelaras dan menukar kedudukan aci sesondol brek. Tiada mekanisme pembetulan sendiri. Jika pemandu atau pasukan penyenggaraan armada tidak mengikut selang waktu pemeriksaan yang dijadualkan, pelarasan itu terkeluar daripada spesifikasi apabila lapisan itu haus. Dalam operasi perbatuan tinggi, ini boleh berlaku dalam masa seminggu perkhidmatan.

Unit manual lebih mudah untuk dihasilkan dan lebih murah setiap gandar. Mereka kekal dalam perkhidmatan pada treler lama dan beberapa peralatan khusus, tetapi Peraturan FMCSA memerlukan penyelaras kendur automatik pada semua kenderaan brek udara yang baru dikeluarkan sejak 20 Oktober 1994 , bermakna majoriti armada aktif telah membawa ASA selama lebih 30 tahun.

Pelaras Kendur Automatik

Pelaras kendur automatik menggunakan mekanisme klac sehala dalaman, gear cacing dan lengan kawalan yang merasakan lejang ruang sebenar semasa setiap penggunaan brek. Apabila strok melebihi ambang yang ditetapkan, pawl dalaman memutar gear cacing secara berperingkat, memajukan aci sesondol dan mengurangkan kelegaan lapisan ke dram. Ini berlaku secara berterusan dan automatik semasa operasi biasa, tanpa sebarang input juruteknik.

Perkara kritikal yang ramai pemandu salah faham: ASA tidak menghapuskan keperluan untuk pemeriksaan. Ia menghapuskan keperluan untuk pelarasan manual rutin. Jika ASA sentiasa melaraskan dirinya sendiri dan masih tidak dapat mengekalkan lejang dalam had, itu adalah simptom lapisan haus, sesendal aci sesondol yang dirampas, dram brek retak atau pelaras yang rosak — bukan tanda bahawa juruteknik hanya perlu memusingkan bolt pelarasan semula.

Cara Semak Pelarasan Pelaras Slack: Kaedah Strok Batang Tolak

Kaedah standard untuk mengesahkan pelarasan pelaras kendur ialah mengukur lejang ruang brek yang digunakan. Ini tidak memerlukan pengalihan mana-mana komponen — ia adalah prosedur pengukuran yang boleh dilakukan oleh juruteknik atau pemandu yang berkelayakan dengan alatan asas.

1. Tutup roda dan lepaskan brek letak kereta.
2. Tandakan tolak di muka ruang brek dengan kapur atau pen cat.
3. Minta pembantu menggunakan lebih kurang 90 psi tekanan brek servis (atau gunakan alat aplikasi brek).
4. Ukur jarak yang dilalui tolak dari tanda asal ke kedudukan yang digunakan.
5. Bandingkan ukuran dengan jadual had lejang FMCSA untuk jenis dan saiz ruang tertentu.
6. Lepaskan brek dan sahkan tolak ditarik sepenuhnya. Tolak yang tidak ditarik balik sepenuhnya menunjukkan brek seret atau spring balik yang dirampas — masalah yang berasingan tetapi sama seriusnya.

Had strok jenis ruang biasa untuk rujukan:

Sentiasa kenal pasti jenis ruang yang dicop pada badan ruang sebelum membandingkan ukuran. Menggunakan had rujukan yang salah adalah ralat biasa dan mahal semasa pemeriksaan pra-perjalanan.

Cara Melaraskan Pelaras Slack Secara Manual dengan Betul

Pelarasan manual digunakan terutamanya pada kenderaan dengan pelaras kendur manual dan untuk menetapkan semula pelarasan awal selepas memasang pelaras kendur automatik baharu. Ia bukan - dan ini tidak boleh dinyatakan dengan cukup jelas - langkah penyelenggaraan rutin untuk ASA yang sudah dalam perkhidmatan. Melaraskan ASA dalam perkhidmatan secara berulang kali menutup masalah asas dan merupakan pelanggaran amalan penyelenggaraan brek yang betul.

Prosedur Pelarasan untuk Pelaras Kendur Manual

1. Lepaskan brek letak kereta dan tutup roda dengan selamat.
2. Cari bolt pelaras pada badan pelaras kendur. Pada kebanyakan reka bentuk Amerika Utara, ia menghadap ke luar untuk kebolehaksesan.
3. Tolak sedikit pelarasan dengan memusingkan bolt lawan jam (melonggarkan) untuk mengesahkan gear cacing tidak dirampas.
4. Putar bolt pelaras mengikut arah jam untuk memajukan kasut brek ke arah dram sehingga anda merasakan rintangan — kasut kini menghubungi dram.
5. Undurkan bolt satu perempat hingga satu setengah pusingan lawan jam untuk mencipta kelegaan larian yang betul. Roda harus berputar bebas dengan tangan dengan seretan sedikit.
6. Guna dan lepaskan brek servis beberapa kali dan ukur semula lejang tolak untuk mengesahkan ia berada dalam had.
7. Sahkan roda berputar dengan bebas selepas pelepasan brek. Jika tidak, brek menyeret — mundur dari pelarasan lebih jauh.

Matlamatnya ialah pukulan tolak antara 3/4 inci dan had maksimum yang berkenaan untuk jenis ruang. Lejang yang terlalu pendek — di bawah 3/4 inci — menunjukkan kasut tunggang terlalu dekat dengan dram dan boleh menyebabkan seretan brek, pembentukan haba dan lapisan pramatang haus.

Tanda-tanda Pelaras Slack Gagal atau Gagal

Kegagalan pelaras kendur tidak selalunya diumumkan secara mendadak. Dalam kebanyakan kes, kemerosotan adalah secara beransur-ansur, muncul dahulu sebagai pelanggaran pemeriksaan di tepi jalan dan bukannya peristiwa kehilangan brek secara tiba-tiba. Mengetahui tanda amaran membolehkan armada menghadapi masalah sebelum mereka menjadi pelanggaran di luar perkhidmatan atau lebih teruk.

• Strok tolak yang berlebihan: Penunjuk paling langsung. Jika ukuran strok secara konsisten menghampiri atau melebihi had undang-undang walaupun ASA sedang dalam perkhidmatan, klac dalaman pelaras berkemungkinan haus melepasi julat fungsinya.
• Seret brek dan haba: ASA yang telah terlebih laras — memajukan kasut terlalu jauh ke arah dram — menyebabkan sentuhan separa berterusan. Hujung roda menjadi panas, pelapik haus sebelum waktunya, dan dalam kes yang teruk keretakan dram atau kegagalan pengedap roda berlaku. Suhu permukaan gendang melebihi 300°F (149°C) semasa rehat adalah penunjuk kuat brek seret.
• Menarik kenderaan semasa brek: Jika satu sisi gandar mempunyai pelaras kendur yang tidak boleh dilaraskan dan sebelah lagi dalam spesifikasi, daya brek adalah tidak sama rata. Trak itu menarik ke tepi dengan daya brek yang lebih besar. Keadaan ini bertambah teruk pada permukaan licin.
• Kakisan yang boleh dilihat atau pin clevis yang dirampas: Sambungan antara clevis pushrod dan lubang pelaras kendur adalah perangkap kakisan. Pin yang dirampas bermakna tolak tidak boleh berputar dengan betul semasa penggunaan brek, mengurangkan lejang dan daya brek yang berkesan.
• Rasa longgar atau ceroboh dalam badan pelaras: Pegang lengan pelaras kendur dengan tangan (brek dilepaskan, roda tersekat). Perlu ada permainan yang minimum. Permainan sebelah ke sisi atau putaran yang berlebihan menunjukkan komponen dalaman haus atau spline longgar pada aci sesondol.
• Pembersihan gris dari pengedap: Melincirkan secara berlebihan kuasa pemasang pelaras kendur akan melincirkan ke dalam mekanisme dalaman dan boleh merosakkan klac sehala dalam ASA. Sebaliknya, pelaras yang kebuluran gris menghakis secara dalaman dan merampas.

Penggantian Pelaras Slack: Bila dan Bagaimana

Tiada selang jarak tempuh universal untuk penggantian pelaras kendur automatik kerana hayat perkhidmatan sangat bergantung pada persekitaran operasi, kekerapan pelinciran, pendedahan garam jalan dan sejarah perubahan lapisan. Walau bagaimanapun, beberapa syarat menjadikan penggantian wajib dan bukannya pilihan.

Gantikan Pelaras Slack Apabila:

• Unit ini tidak dapat mengekalkan lejang dalam had yang sah walaupun sistem brek yang diketahui baik (lapik yang baik, dram yang baik, aci sesondol berfungsi).
• Komponen dalaman kelihatan berkarat, retak atau telah dirampas sehingga tidak dapat pulih dengan pelinciran.
• Badan pelaras menunjukkan keretakan, spline terlucut atau kerosakan hentaman daripada serpihan jalan.
• Pelapik brek sedang diganti dan ASA telah beroperasi selama lebih daripada 500,000 batu tanpa penggantian — sesetengah armada menggantikan ASA pada setiap garisan semula kedua sebagai dasar standard.
• Lubang pin clevis memanjang atau haus, menjejaskan geometri sambungan pushrod-to-arm.

Langkah Pemasangan untuk Pelaras Kendur Automatik Baharu

1. Sahkan ASA gantian sepadan dengan asal dalam panjang lengan, kiraan spline dan diameter lubang clevis. Panjang lengan secara langsung mempengaruhi kelebihan mekanikal — menggunakan panjang yang salah mengubah tork brek yang dihantar, walaupun lejang pelarasan kelihatan betul.
2. Periksa spline aci sesondol, sesendal, dan pelekap labah-labah sebelum memasang pelaras baharu. Sendal aci sesondol yang haus membolehkan sesondol beralih ke sisi di bawah beban, menyebabkan sentuhan lapisan tidak sekata.
3. Pelincir spline aci sesondol dengan ringan sebelum menekan pelaras ke dalam kedudukannya.
4. Pasang pin clevis dengan pin cotter baharu — jangan sekali-kali menggunakan semula pin cotter.
5. Lakukan pelarasan set manual awal mengikut spesifikasi pengeluar. Kebanyakan ASA memerlukan satu pusingan penuh bolt pelaras untuk meletakkan mekanisme dalaman sebelum fungsi automatik diaktifkan.
6. Guna dan lepaskan brek servis 10 kali daripada tekanan sistem penuh untuk membolehkan ASA berkitar dan menetapkan kedudukan dalamannya.
7. Ukur lejang tolak. Jika ia kekal di luar spesifikasi selepas 10 penggunaan brek, semak semula keseluruhan pemasangan brek sebelum mengutuk pelaras baharu.
8. Griskan pemasangan sehingga gris baru muncul pada pengedap pelaras - biasanya 2 hingga 4 pam pistol gris standard semasa pemasangan.

Pelinciran: Aspek Penyelenggaraan Pelaras Slack yang Paling Diabaikan

Gris bukan pilihan untuk jangka hayat pelaras kendur — ia adalah pertahanan utama terhadap kakisan dalaman yang membunuh pelaras lebih awal. Kedua-dua pelaras kendur manual dan automatik mempunyai kelengkapan gris (kelengkapan Zerk) yang mesti diservis mengikut jadual yang ditetapkan.

Cadangan standard daripada kebanyakan pengeluar OEM adalah untuk melincirkan kelengkapan pelaras kendur setiap 25,000 batu atau pada setiap perkhidmatan PM, yang mana dahulu . Dalam kitaran tugas yang teruk - kapal tangki yang beroperasi di jalan musim sejuk yang masin, trak pembuangan dalam persekitaran yang kasar, menolak kenderaan dengan tugas berhenti mula yang kerap - selang itu harus dipotong kepada 10,000–15,000 batu.

Gunakan hanya gris casis NLGI Gred 1 atau Gred 2 yang memenuhi klasifikasi ASTM D4950 GC-LB atau pengesyoran khusus pengeluar casis. Jangan gunakan gris kompleks litium dalam aplikasi yang OEM menetapkan kalsium sulfonat atau bahan kimia lain — gris yang tidak serasi boleh menyebabkan pemisahan dalaman dan mempercepatkan haus daripada menghalangnya.

Apabila melincirkan, pam perlahan-lahan sehingga gris baru muncul di tempat pengedap atau pembersihan. Daya pengepaman berlebihan melincirkan pengedap dalaman dan ke dalam mekanisme klac ASA, yang boleh melumpuhkan fungsi pelarasan kendiri. Dua hingga tiga pam pistol gris kendalian tangan adalah memadai untuk kebanyakan reka bentuk. Jika pemasangan tidak menerima gris, lubang dalaman sama ada dibungkus pepejal dengan gris lama yang mengeras atau pemasangan dipasang. Jangan paksa tekanan tambahan — tanggalkan pemasangan, kosongkan port dan pasangkan semula.

Panjang Lengan Pelaras Slack dan Tork Brek: Mengapa Geometri Penting

Panjang lengan pelaras kendur diukur dari tengah lubang aci sesondol ke tengah lubang pin clevis. Dimensi ini adalah kritikal kerana ia menetapkan kelebihan mekanikal — nisbah daya linear dari ruang brek kepada tork putaran yang dikenakan pada aci sesondol.

Panjang lengan standard untuk trak Amerika Utara dijalankan dari 5-1/2 inci hingga 6-3/8 inci , dengan 5-1/2 inci merupakan yang paling biasa pada gandar pemacu dan 6 inci pada beberapa aplikasi gandar kemudi dan treler. Hubungan antara panjang lengan dan tork adalah secara langsung: lengan yang lebih panjang menghasilkan lebih banyak tork putaran daripada daya tolak yang sama, tetapi memerlukan lebih banyak perjalanan tolak untuk mencapai sudut putaran sesondol yang sama. Inilah sebabnya mengapa mencampurkan panjang lengan merentasi gandar - walaupun dengan setengah inci - mewujudkan masalah keseimbangan brek.

Apabila panjang lengan pelaras kendur asal tidak diketahui — contohnya, apabila unit telah diganti dalam medan tanpa dokumentasi — amalan paling selamat ialah mengukur baki pelaras pada sisi bertentangan gandar dan memadankannya dengan tepat. Jangan lalai kepada saiz yang paling biasa tanpa mengesahkannya pada bahagian yang bertentangan.

Kesilapan Biasa Armada Buat dengan Pelaras Kendur Automatik

Peralihan daripada pelaras kendur manual kepada automatik memperkenalkan kategori baharu ralat penyelenggaraan — kesilapan yang berpunca daripada salah faham cara ASA berfungsi. Ini secara konsisten disebut dalam pelanggaran luar perkhidmatan berkaitan brek dan penyiasatan selepas kemalangan.

• Melaraskan semula ASA dalam perkhidmatan secara manual: Ini adalah ralat tunggal yang paling biasa. Menghidupkan bolt pelaras pada ASA berfungsi memajukan sesondol, tetapi aplikasi brek seterusnya menyebabkan ASA melaraskan sendiri semula — selalunya mengakibatkan pelarasan berlebihan dan seret brek. Jika ASA kehabisan pelarasan, kenal pasti sebabnya, bukan hanya memaksanya kembali ke spesifikasi dengan sepana.
• Melangkau prosedur berbasikal selepas pemasangan: Memasang ASA dan segera menghantar trak ke pemeriksaan tanpa mengitar brek beberapa kali bermakna pelaras belum melengkapkan set kendiri awalnya. Pengukuran strok yang diambil sebelum berbasikal selalunya akan kelihatan di luar spesifikasi walaupun apabila unit berfungsi dengan sempurna.
• Memasang ASA tanpa menggantikan sesendal aci sesondol yang haus: Sesendal dengan haus sisi 0.020 inci membolehkan sesondol beralih di bawah brek, menghasilkan sentuhan kasut yang tidak konsisten dan ukuran lejang yang tidak menentu. ASA baharu tidak dapat membetulkan masalah huluan ini.
• Mengabaikan memeriksa bahagian kawalan: Kebanyakan ASA menggunakan lengan kawalan yang terletak pada titik rujukan tetap pada labah-labah gandar atau labah-labah brek untuk merasakan lejang ruang. Jika lengan ini dibengkokkan, hilang, atau diletakkan dengan tidak betul, ASA tidak dapat merasakan strok sebenar dan akan sama ada terlebih atau kurang menyesuaikan diri.
• Menggunakan bahagian ganti yang salah: Tidak semua ASA boleh ditukar ganti. Kiraan spline, saiz spline (kasar vs. halus), panjang lengan dan diameter lubang clevis mesti sepadan. Memasang ASA dengan kiraan spline yang berbeza daripada aci sesondol asal akan menyebabkan unit gagal untuk terlibat atau menanggalkan spline dalam beberapa ratus batu pertama.

Kriteria Pemeriksaan CVSA dan Keadaan Luar Perkhidmatan

Perikatan Keselamatan Kenderaan Komersial (CVSA) menerbitkan kriteria luar perkhidmatan tahunan yang digunakan oleh pemeriksa semasa pemeriksaan tepi jalan Tahap I, II dan III. Pelarasan brek — khususnya lejang pushrod — ialah salah satu syarat di luar perkhidmatan yang paling kerap disebut pada kenderaan komersial di Amerika Utara.

Menurut data CVSA daripada kitaran pemeriksaan terkini, pelanggaran sistem brek secara konsisten menyumbang lebih daripada 40% daripada semua pesanan kenderaan di luar perkhidmatan , dengan pelarasan brek (berkaitan dengan pelaras kendur) membentuk sebahagian besar daripada jumlah itu. Semasa Minggu Keselamatan Brek tahunan CVSA — biasanya diadakan pada akhir Ogos — pemeriksa secara khusus menyasarkan pelarasan brek sebagai pemeriksaan utama.

Kenderaan diletakkan di luar perkhidmatan untuk pelarasan brek apabila:

• Lejang yang digunakan bagi mana-mana ruang brek sama atau melebihi maksimum yang ditetapkan untuk jenis dan saiz ruang tersebut.
• Pelaras kendur retak, pecah atau hilang.
• Pin clevis hilang, haus teruk atau tidak disimpan dengan betul.
• Pelaras kendur longgar pada aci sesondol atau aci sesondol mempunyai permainan hujung yang berlebihan.

Daripada perspektif operasi armada, satu pesanan di luar perkhidmatan mencetuskan kehilangan hasil, penahanan pemandu, kos menunda jika berkenaan dan tanda pada skor SMS (Sistem Pengukuran Keselamatan) pembawa yang mempengaruhi kedudukan persentil CSA selama 24 bulan. Kos pemeriksaan pelaras kendur yang terlepas secara rutin melebihi $2,000 hingga $5,000 apabila jumlah impak operasi dikira — jauh lebih tinggi daripada kos pelaras itu sendiri.

Pemilihan Pelaras Slack mengikut Jenis Aplikasi

Tidak setiap pelaras kendur sesuai dengan setiap aplikasi trak atau treler. Keadaan operasi, konfigurasi gandar, dan jenis kebuk brek semuanya mempengaruhi pemilihan yang betul. Pecahan berikut merangkumi senario yang paling biasa.

Aplikasi Gandar Pemacu

Gandar pemacu pada traktor Kelas 8 biasanya menggunakan ruang brek Jenis 30 atau Jenis 24 yang dipasangkan dengan ASA lengan 5-1/2 inci. Keperluan tork yang tinggi bagi gandar tandem yang dimuatkan dan tegasan terma gred gunung menjadikan pematuhan selang pelinciran amat penting di sini. ASA badan tertutup dengan selang pelincir lanjutan (sehingga 100,000 batu pada beberapa unit premium) tersedia dan semakin digemari oleh armada jarak jauh yang cuba mengurangkan acara perkhidmatan di tepi jalan.

Aplikasi Gandar Pandu

Gandar pemandu memberikan cabaran pembungkusan yang unik kerana pelaras kendur mesti mengosongkan buku jari stereng melalui rangkaian penuh perjalanan stereng. Sesetengah reka bentuk gandar kemudi menggunakan badan pelaras kendur yang lebih pendek mengimbangi untuk mengelakkan sentuhan dengan buku jari pada kunci penuh. Menggantikan pelaras kendur gandar kemudi dengan unit gandar pemacu standard — walaupun dengan panjang lengan yang sepadan — boleh mengakibatkan gangguan yang merosakkan kedua-dua pelaras dan geometri stereng.

Aplikasi Gandar Treler

Treler melihat perhatian penyelenggaraan yang kurang kerap berbanding traktor, yang menjadikan pemilihan kualiti ASA amat penting. Treler yang diletakkan di storan luar menghadapi kakisan, kemasukan lembapan dan tempoh lanjutan antara pemeriksaan. ASA treler premium dengan komponen dalaman keluli tahan karat dan reka bentuk pengedap yang lebih baik menawarkan hayat perkhidmatan yang lebih lama dalam keadaan ini. Treler dengan tiga penyelaras kendur yang tidak dapat dilaraskan boleh lulus pemeriksaan visual sepintas lalu dan masih sangat tidak mematuhi pengukuran strok — sesuatu yang hanya didedahkan oleh pengukuran secara langsung.
