Apakah Pelaras Slack pada Brek Udara? Panduan Penuh

Perkara yang Dilakukan oleh Pelaras Slack pada Brek Udara

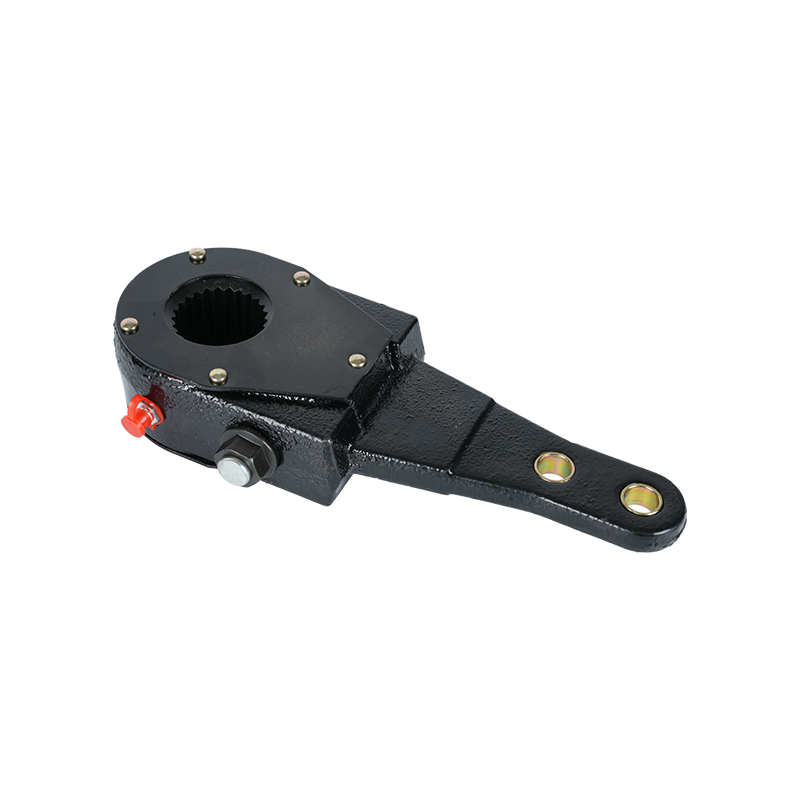

A pelaras kendur ialah lengan mekanikal yang menyambungkan tolak ruang brek udara ke aci sesondol brek. Apabila brek digunakan, udara termampat menolak tolak ke luar, dan pelaras kendur menukar daya linear itu kepada daya putaran pada S-cam, yang merentangkan kasut brek ke dram. Tanpa pelaras kendur yang berfungsi dengan betul, kasut brek tidak boleh membuat sentuhan penuh dengan dram, secara drastik mengurangkan kuasa berhenti.

Istilah "slack" merujuk kepada jurang atau permainan antara kasut brek dan dram. Apabila lapisan brek haus dari semasa ke semasa, jurang itu bertambah, bermakna tolak perlu bergerak lebih jauh sebelum brek benar-benar terlibat. Tugas pelaras kendur adalah untuk mengimbangi kehausan tersebut dan mengekalkan lejang tolak dalam julat operasi yang selamat — biasanya ditakrifkan oleh peraturan FMCSA sebagai tidak lebih daripada ukuran khusus bergantung pada jenis dan saiz ruang brek.

Pelaras kendur ditemui pada hampir semua kenderaan komersial sederhana dan berat yang dilengkapi dengan brek udara — trak Kelas 6, 7 dan 8, treler, bas dan peralatan pembinaan tertentu. Ia dipasang pada setiap hujung gandar brek dan berfungsi bersama-sama dengan pemasangan brek asas.

Pelaras Kendur Manual lwn Pelaras Kendur Automatik

Terdapat dua jenis utama pelaras kendur yang digunakan dalam sistem brek udara: manual dan automatik. Memahami perbezaan adalah penting untuk penjadualan penyelenggaraan dan pemeriksaan tepi jalan.

Pelaras Kendur Manual

Pelaras kendur manual memerlukan pelarasan berkala oleh mekanik atau juruteknik terlatih. Mereka mempunyai bolt pelaras kepala hex — biasanya pemasangan 9/16 inci — yang mesti diputar untuk memutar gear cacing di dalam, yang meletakkan semula lengan pelaras berbanding aci sesondol dan mengetatkan kelegaan brek ke gendang. Pelaras manual mesti diperiksa dan dilaraskan sekerap setiap hari di bawah keadaan penggunaan berat. Mengabaikan pelarasan manual adalah salah satu sebab paling biasa kenderaan komersial gagal pemeriksaan brek.

Pelaras kendur manual masih terdapat pada kenderaan lama dan peralatan khusus tertentu. Sejak 1994, FMCSA telah menghendaki semua treler brek udara yang baru dikeluarkan untuk menggunakan pelaras kendur automatik, dan sejak 1995 peraturan yang sama digunakan untuk trak dan bas. Walau bagaimanapun, kenderaan yang dikeluarkan sebelum tarikh tersebut mungkin masih beroperasi secara sah dengan unit manual jika ia diselenggara dengan baik.

Pelaras Kendur Automatik (ASA)

Pelaras kendur automatik — biasanya disingkatkan sebagai ASA — laras sendiri setiap kali brek digunakan. Mekanisme dalaman merasakan apabila lejang tolak melebihi julat optimum dan memutar pelaras untuk mengimbangi. Secara teorinya, ASA yang berfungsi dengan betul harus mengekalkan pukulan tolak yang betul pada setiap masa tanpa campur tangan manusia. Dalam amalan, ASA masih perlu diperiksa dengan kerap kerana ia boleh dirampas, haus, atau tidak berfungsi, dan pelaras automatik yang tersekat tidak akan membetulkan sendiri.

Kesalahpahaman biasa ialah pelaras kendur automatik memerlukan penyelenggaraan sifar. Itu tidak betul. Jika ASA tidak dapat mengekalkan lejang pushrod dalam spesifikasi, punca asas selalunya haus pelapik brek atau dram — keadaan yang tidak dapat dibetulkan sendiri oleh pelaras. Menggantikan pelaras tanpa menangani punca utama hanya akan mengakibatkan brek luar pelarasan berulang.

Cara Pelaras Slack Sesuai dengan Sistem Brek Udara Yang Lebih Luas

Untuk memahami mengapa pelaras kendur sangat penting, ia membantu untuk mengesan cara brek udara sebenarnya berfungsi dari pedal ke roda.

1. Pemandu menekan pedal brek, yang membuka injap kaki dan membebaskan udara termampat dari tangki bekalan.
2. Udara mengalir ke dalam ruang brek — kanister logam bulat yang dipasang pada atau berhampiran gandar.
3. Tekanan udara menolak diafragma ke dalam ruang, yang memacu pushrod ke luar.
4. Penolak menolak pin clevis di hujung lengan pelaras kendur, memutar pelaras di sekeliling aci sesondol.
5. Pelaras kendur memutarkan S-cam (atau baji, bergantung pada jenis brek), yang memaksa kasut brek ke luar melawan bahagian dalam dram.
6. Geseran antara kasut dan dram memperlahankan roda.

Pelaras kendur pada asasnya adalah tuil dalam sistem ini. Seperti mana-mana tuil, keberkesanannya bergantung pada panjang lengan dan sudut di mana daya digunakan. Geometri optimum berlaku apabila lengan pelaras kendur adalah kira-kira 90 darjah ke tolak pada titik penggunaan brek penuh. Apabila brek di luar pelarasan, sudut ini menyimpang, mengurangkan kelebihan mekanikal dan kecekapan brek.

Panjang lengan pelaras kendur diukur dalam inci dan dicop atau dilemparkan pada badan pelaras. Panjang biasa ialah 5-1/2 inci dan 6 inci. Panjang lengan mesti sepadan dengan saiz ruang brek dan spesifikasi pengilang untuk gandar — mencampurkan panjang lengan yang salah adalah ralat keselamatan yang serius yang menjejaskan tork brek.

Had Pushrod Stroke dan Mengapa Ia Penting

Peraturan persekutuan di bawah 49 CFR Bahagian 393 dan piawaian pemeriksaan brek CVSA menentukan panjang lejang tolak maksimum yang dibenarkan untuk setiap saiz ruang. Melebihi had ini bermakna brek di luar pelarasan dan kenderaan diletakkan di luar perkhidmatan.

Berikut ialah contoh had lejang maksimum untuk jenis ruang brek biasa:

Brek yang melebihi 1/4 inci melebihi had lejang maksimum boleh mengurangkan daya brek sebanyak 20 peratus atau lebih. Dalam kenderaan gabungan 80,000 paun yang dimuatkan sepenuhnya, pengurangan tork brek itu boleh menambah berpuluh-puluh kaki ke jarak berhenti — cukup untuk menyebabkan perlanggaran dahsyat pada kelajuan lebuh raya.

Pemeriksa mengukur lejang tolak dengan menandakan tolak tolak dalam keadaan rehat, mengenakan kira-kira 90 psi tekanan udara pada brek, dan mengukur sejauh mana tolak tolak bergerak. Ujian ini cepat dan mudah, itulah sebabnya ia adalah salah satu perkara pertama yang diperiksa oleh pemeriksa CVSA semasa pemeriksaan Tahap I.

Tanda-tanda Pelaras Kendur Gagal atau Tidak Dilaraskan

Pelaras kendur yang buruk atau tidak sesuai tidak selalu mengumumkan dirinya secara mendadak. Dalam kebanyakan kes, kenderaan masih berhenti — cuma tidak begitu berkesan atau sekata. Berikut adalah penunjuk yang paling boleh dipercayai bahawa ada sesuatu yang tidak kena.

Rasa Pedal Brek Panjang atau Spons

Jika pedal brek memerlukan tekanan lebih daripada biasa atau kenderaan mengambil masa yang lebih lama untuk bertindak balas, tolak mungkin bergerak terlalu jauh sebelum kasut menyentuh dram. Ini adalah simptom langsung penyelaras kendur yang terlalu longgar.

Kenderaan Menarik Ke Sebelah Apabila Membrek

Jika satu pelaras kendur dilaraskan dengan betul dan yang pada hujung gandar bertentangan tidak, daya brek akan tidak sama. Bahagian yang mempunyai daya brek yang lebih akan perlahan lebih laju, menyebabkan kenderaan ditarik ke arah itu. Ini amat berbahaya dalam keadaan basah atau licin dan boleh menyebabkan situasi pisau jek pada kenderaan gabungan.

Kelihatan Pushrod Over-Travel

Semasa pemeriksaan visual dengan brek digunakan, anda boleh menonton setiap pushrod. Jika ia kelihatan dilanjutkan sepenuhnya atau sangat hampir dengan dilanjutkan sepenuhnya, pelaras kendur tidak mengekalkan kelegaan yang betul antara kasut dan dram. Pada pukulan maksimum, diafragma di dalam ruang menolak dinding ruang daripada menggunakan daya, yang secara mekanikal tidak cekap dan berbahaya.

Seret Brek atau Terlalu Panas

Masalah sebaliknya — set pelaras terlalu ketat — memastikan kasut brek bersentuhan separa dengan dram walaupun semasa brek dilepaskan. Ini mewujudkan geseran berterusan, menghasilkan haba. Suhu gendang melebihi 400°F (204°C) menunjukkan seretan brek dan boleh menyebabkan brek luntur, kaca pelapik atau kebakaran dalam kes yang melampau. Anda boleh mengenal pasti seretan dengan menyentuh kawasan hab roda selepas memandu (berhati-hati — ia mungkin sangat panas) atau dengan menghidu bahan geseran yang terbakar.

Pelaras Kendur Automatik Yang Terus Keluar daripada Pelarasan

Jika anda atau kedai anda telah melaraskan pelaras kendur automatik secara manual dan ia serta-merta keluar dari spesifikasi, ini adalah petanda ASA itu sendiri rosak - biasanya mekanisme klac dalaman yang haus atau rampas - atau bahawa pelapik brek haus melebihi had yang boleh diservis. Hanya melaraskan semula pelaras automatik yang sama berulang kali tanpa menyiasat punca adalah tidak berkesan dan melanggar garis panduan pengilang. Meritor, Haldex dan pengeluar lain dengan jelas menyatakan bahawa ASA yang memerlukan pelarasan manual berulang harus diganti, bukan dilaraskan semula.

Cara Memeriksa Pelaras Slack dengan Betul

Prosedur pemeriksaan berbeza sedikit bergantung pada sama ada pelaras adalah manual atau automatik, tetapi langkah teras digunakan untuk kedua-duanya.

Persediaan Pra-Pemeriksaan

• Letakkan kenderaan pada permukaan yang rata dengan roda tersekat.
• Bina tekanan udara sistem kepada sekurang-kurangnya 90 psi — piawaian CVSA untuk pengukuran strok.
• Lepaskan brek spring (parking) supaya brek servis sahaja yang diuji.
• Sediakan orang kedua untuk menggunakan brek kaki semasa anda memerhati dari hujung roda, atau gunakan alat untuk menandakan tolak sebelum dan selepas penggunaan.

Mengukur Pushrod Stroke

• Dengan brek dilepaskan sepenuhnya, tandakan tolak pada titik di mana ia keluar dari ruang brek menggunakan kapur atau penanda.
• Gunakan tekanan brek penuh (minta seseorang menahan pedal dengan kuat).
• Ukur jarak yang telah dilalui oleh tolak dari tanda asal anda.
• Bandingkan dengan had FMCSA untuk jenis ruang tersebut.
• Jika strok melebihi had, brek di luar pelarasan dan mesti diperbetulkan sebelum kenderaan dikendalikan.

Menyemak Kerosakan Fizikal dan Main

• Periksa badan pelaras kendur untuk mengesan keretakan, kakisan atau kerosakan fizikal.
• Periksa pin clevis dan sesendal tempat tolak bersambung ke lengan pelaras — pergerakan sisi yang berlebihan di sini menunjukkan pin clevis yang haus atau sesendal mata pelaras yang haus.
• Pegang lengan pelaras dan cuba gerakkannya secara manual dengan brek dilepaskan. Pelaras kendur yang dilaraskan dengan betul harus mempunyai antara 1/2 inci dan 3/4 inci permainan percuma di hujung pin clevis. Kurang daripada ini menunjukkan pelarasan yang berlebihan; lebih banyak menunjukkan kurang penyesuaian.
• Sahkan pelaras digris dengan betul melalui pemasangan zerk — kekurangan pelinciran adalah punca utama pelaras kendur automatik yang disita.

Melaraskan Secara Manual a Pelaras Kendur Manual

Jika anda mempunyai pelaras kendur manual yang di luar spesifikasi, prosedur pelarasan adalah seperti berikut:

1. Lepaskan brek letak kereta sepenuhnya.
2. Cari bolt pelaras (pemasangan hex) pada badan pelaras.
3. Putar bolt mengikut arah jam untuk mengetatkan (mengurangkan strok) sehingga anda merasakan rintangan apabila kasut menyentuh dram.
4. Balikkan bolt 1/2 pusingan lawan jam untuk mencipta kelegaan kasut-ke-gendang yang betul.
5. Ukur semula lejang pushrod untuk mengesahkan ia berada dalam spesifikasi.
6. Sahkan roda berputar dengan bebas tanpa seret.

Jangan sekali-kali cuba melaraskan pelaras kendur automatik secara manual untuk mengimbangi strok tolak yang berlebihan — ini melumpuhkan fungsi pelarasan kendiri dan menutup masalah yang mendasari. Prosedur yang betul adalah untuk mendiagnosis mengapa ASA tidak mengekalkan pelarasan dan menangani punca secara langsung.

Punca Biasa Masalah Pelaras Slack

Memahami perkara yang menyebabkan penyelaras kendur gagal atau keluar daripada pelarasan membantu dalam kedua-dua pencegahan dan diagnosis.

Pelapik Brek Haus

Ini adalah satu-satunya sebab yang paling biasa brek keluar dari pelarasan. Apabila bahan pelapik semakin haus, jurang antara kasut dan dram bertambah, memerlukan lebih banyak perjalanan tolak. Pelaras manual yang tidak diservis dengan kerap akan terus bergerak lebih jauh daripada spesifikasi. Malah pelaras automatik akhirnya akan kehabisan julat pelarasannya jika pelapik tidak diganti dalam masa. Kebanyakan pengeluar pelapik brek mengesyorkan pemeriksaan pada selang 50,000 batu untuk kenderaan lebuh raya, atau pada setiap perkhidmatan PM yang dijadualkan.

Kekurangan Pelinciran

Pelaras kendur automatik mengandungi gear dalaman, pawl dan mekanisme klac sehala. Komponen ini bergantung kepada gris untuk berfungsi dengan betul. Apabila gris rosak atau tercuci — biasa dalam kenderaan yang kerap terdedah kepada basuhan tekanan tinggi — mekanisme dalaman terperangkap dan pelaras kehilangan keupayaannya untuk menyesuaikan diri. Selang gris berbeza mengikut pengilang tetapi biasanya setiap 25,000 batu atau setiap 3 bulan, yang mana dahulu.

Pin Clevis Rosak atau Haus

Pin clevis menyambungkan pushrod ke lengan pelaras kendur. Lama kelamaan, pin dan lubangnya haus, mewujudkan kerengsaan dalam sambungan. Slop ini tidak diambil oleh pelaras — ia menambah terus kepada panjang lejang berkesan. Pin clevis yang haus boleh menambah sebanyak 1/4 inci pada lejang yang jelas, yang boleh menolak brek yang mematuhi sebaliknya ke dalam wilayah yang tidak digunakan.

Pelaras Slack Salah Dipasang

Menggunakan pelaras kendur dengan panjang lengan yang salah untuk ruang brek dan spesifikasi gandar adalah ralat pemasangan yang lebih biasa daripada kebanyakan armada sedar. Lengan yang terlalu panjang menghasilkan kelebihan mekanikal yang berlebihan dan boleh menggunakan brek secara berlebihan, manakala lengan yang terlalu pendek mengurangkan tork brek. Sentiasa padankan pelaras gantian dengan spesifikasi OEM untuk kedudukan gandar tersebut.

Lengan Pelaras Bengkok atau Retak

Kerosakan fizikal akibat serpihan jalan, hentakan tepi jalan, atau pemasangan yang tidak betul boleh membengkokkan lengan pelaras atau retak perumahan. Lengan yang bengkok mengubah panjang dan geometri efektif pelaras, menjejaskan tork brek. Mana-mana pelaras dengan keretakan atau lentur yang boleh dilihat mesti diganti dengan segera — ia bukan komponen yang boleh diluruskan atau dikimpal dan dikembalikan kepada perkhidmatan.

Penggantian Pelaras Slack: Bila dan Bagaimana

Pelaras kendur ialah komponen haus dengan hayat perkhidmatan yang terhad. Kebanyakan pengeluar mencadangkan penggantian pada 300,000 hingga 500,000 batu dalam keadaan biasa, walaupun aplikasi tugas berat mungkin memerlukan penggantian lebih awal. Berikut ialah syarat yang memerlukan penggantian segera:

• Perumah retak atau lengan bengkok
• Pelaras automatik yang secara konsisten gagal mengekalkan lejang tolak mengikut spesifikasi walaupun ketebalan lapisan yang betul dan gris yang betul
• Pelaras yang dirampas yang tidak akan berputar pada aci sesondol
• Gear cacing haus atau benang dalaman yang dilucutkan pada pelaras manual
• Badan terhakis teruk yang menjejaskan integriti struktur
• Pemasangan gris longgar atau hilang (zerk) yang tidak boleh diganti

Apabila menggantikan pelaras kendur, sentiasa gantikan pin clevis dan sesendal pada masa yang sama jika ia menunjukkan haus. Menggunakan semula pin clevis yang haus dengan pelaras baharu memperkenalkan ralat pengukuran lejang yang sama yang baru dibetulkan.

Selepas pemasangan, gris pelaras melalui pemasangan zerk sehingga gris baru keluar dari pengedap, gunakan brek beberapa kali untuk membolehkan ASA mengindeks dan menetapkan sendiri, dan kemudian ukur semula lejang pushrod untuk mengesahkan pelarasan yang betul sebelum mengembalikan kenderaan kepada servis.

Implikasi Pengawalseliaan dan Keselamatan Pematuhan Pelaras Slack

Brek di luar pelarasan — yang paling biasa disebabkan oleh masalah pelaras kendur — mewakili salah satu pelanggaran luar perkhidmatan teratas yang ditemui semasa pemeriksaan tepi jalan CVSA. Dalam pemeriksaan Minggu Keselamatan Brek tahunan CVSA, brek luar pelarasan secara konsisten menyumbang sebahagian besar daripada semua pelanggaran berkaitan brek. Dalam blitz pemeriksaan CVSA baru-baru ini, kira-kira 12 hingga 14 peratus daripada semua kenderaan komersil yang diperiksa telah dihentikan perkhidmatan kerana kecacatan brek, dengan isu berkaitan pelarasan kendur antara punca utama.

Pelanggaran di luar perkhidmatan untuk pelarasan brek meletakkan kenderaan dari jalan serta-merta dan boleh mengakibatkan denda, hilang kelayakan pemandu dan skor SMS negatif dalam Sistem Pengukuran Keselamatan FMCSA. Pembawa dengan markah brek SMS yang tinggi dibenderakan untuk campur tangan keutamaan, yang boleh mencetuskan audit dan semakan pematuhan.

Di luar hukuman kawal selia, akibat keselamatan brek kehabisan pelarasan adalah teruk. Kajian oleh FMCSA dan NHTSA secara konsisten menunjukkan bahawa kenderaan komersil yang mengalami kecacatan brek adalah lebih ketara dalam data kemalangan maut. Kenderaan kombinasi sarat yang bergerak pada kelajuan 65 mph memerlukan kira-kira 400 kaki untuk berhenti dalam keadaan biasa — kecacatan brek boleh memanjangkan jarak itu sebanyak 25 peratus atau lebih.

Pemandu mempunyai kewajipan undang-undang di bawah 49 CFR Bahagian 396 untuk menjalankan pemeriksaan pra-perjalanan dan selepas perjalanan yang termasuk pemeriksaan brek asas. Walaupun pemandu biasanya tidak dijangka mengukur lejang tolak dengan tepat, mereka seharusnya dapat mengenal pasti tanda-tanda seret brek, tarikan, atau rasa pedal yang tidak normal, dan melaporkannya sebelum mengendalikan kenderaan.

Istilah Yang Sering Dikelirukan Berkaitan dengan Pelaras Slack

Beberapa istilah berkaitan sering muncul bersama pelaras kendur dalam perbincangan penyelenggaraan. Berikut ialah rujukan cepat untuk memastikan mereka lurus.

• ruang brek: Kanister penggerak udara yang menempatkan diafragma dan tolak. Pelaras slack melekat pada pushrod yang keluar dari ruang ini.
• S-cam: Sesondol berputar berbentuk seperti huruf S yang dipusingkan oleh pelaras kendur. Putaran S-cam memaksa kasut brek keluar melawan dram.
• Pushrod stroke: Jarak yang dilalui pushrod dari rehat ke penggunaan brek penuh. Ini ialah ukuran yang dikawal oleh FMCSA dan diperiksa semasa pemeriksaan CVSA.
• Pin Clevis: Pin yang menyambungkan pushrod ke lubang (mata) di lengan pelaras kendur. Pakai pada ketika ini secara langsung meningkatkan strok yang berkesan.
• Pelapik brek (kasut): Bahan geseran yang menyentuh dram. Apabila ini haus, pelaras kendur mesti mengimbangi dengan mengekalkan kasut lebih dekat dengan permukaan dram.
• Brek spring (brek letak kereta): Mekanisme brek berasingan yang menggunakan spring gegelung besar dan bukannya tekanan udara. Pelaras kendur juga mengendalikan bahagian brek spring pada ruang piggyback (gabungan), itulah sebabnya pelarasan yang betul mempengaruhi kedua-dua servis dan fungsi brek letak kereta.
• Penunjuk pelarasan brek: Sesetengah ASA moden termasuk penunjuk visual — jalur berwarna atau penanda — yang menunjukkan sama ada pelaras berada dalam julat pengendaliannya. Penunjuk ini adalah pemeriksaan pertama yang berguna tetapi tidak menggantikan ukuran strok yang betul.
