Apakah 2 Jenis Pelaras Slack? Manual vs Automatik

ada dua jenis pelaras kendur : pelaras kendur manual dan pelaras kendur automatik. Kedua-duanya ialah peranti mekanikal yang digunakan dalam sistem brek udara pada trak komersial, treler dan bas untuk mengekalkan jarak yang betul—dipanggil lejang tolak—antara ruang brek dan kasut brek. Apabila jurang itu menjadi terlalu besar akibat kehausan lapisan, kecekapan brek menurun secara berbahaya. Pelaras kendur mengimbangi kehausan itu dan memastikan sistem beroperasi dalam had yang selamat. Perbezaan teras antara kedua-dua jenis adalah mudah: pelaras kendur manual memerlukan juruteknik melaraskannya secara fizikal mengikut jadual, manakala pelaras kendur automatik melaras sendiri setiap kali brek digunakan.

Memahami kedua-dua jenis adalah penting sama ada anda pengurus armada, pemandu komersial, juruteknik brek atau seseorang yang belajar untuk CDL. Peraturan persekutuan di bawah FMCSA 393.47 menetapkan had yang ketat pada perjalanan pushrod, dan kegagalan pemeriksaan kerana brek di luar pelarasan boleh membadai kenderaan serta-merta. Mengetahui cara setiap jenis pelaras kendur berfungsi—dan perkara yang boleh berlaku pada setiap jenis—memastikan kenderaan mematuhi, selamat dan berada di jalan raya.

Pelaras Kendur Manual : Cara Ia Berfungsi dan Bila Ia Digunakan

Pelaras kendur manual telah menjadi komponen standard dalam sistem brek udara selama beberapa dekad. Ia adalah mekanisme gear cacing yang dilekatkan pada aci sesondol brek. Apabila tolak ruang brek memanjang dan menolak lengan pelaras kendur, ia memutarkan S-cam, yang memaksa kasut brek ke luar melawan dram. Lama kelamaan, apabila bahan pelapik brek semakin haus, tolak perlu bergerak lebih jauh untuk mencapai sentuhan yang sama. Perjalanan yang meningkat itu mengurangkan daya brek dan masa tindak balas.

Untuk membetulkan ini, juruteknik mesti secara berkala memutar bolt pelarasan—biasanya pemasangan hex 9/16 inci—di sisi pelaras kendur. Memusingkannya mengikut arah jam mengetatkan pelarasan, dengan berkesan memendekkan jarak yang perlu dilalui oleh tolak. FMCSA menyatakan bahawa strok bebas hendaklah antara 1/2 inci dan 3/4 inci , dan jumlah lejang pushrod semasa penggunaan mestilah tidak melebihi had yang ditentukan oleh saiz ruang. Untuk ruang Jenis 30, contohnya, strok maksimum yang dibenarkan ialah 2 inci.

Kekerapan Pelarasan dan Keperluan Penyelenggaraan

Pelaras kendur manual biasanya perlu diperiksa dan dilaraskan setiap 10,000 hingga 15,000 batu di bawah keadaan operasi biasa, atau lebih kerap dalam persekitaran haus tinggi seperti pembinaan atau pemanduan gunung. Banyak armada menyertakan pemeriksaan pelaras manual dalam setiap kitaran penyelenggaraan pencegahan. Prosedur itu sendiri mengambil masa hanya beberapa minit bagi setiap hujung roda apabila dilakukan dengan betul, tetapi ia memerlukan kenderaan tersekat dengan selamat, brek letak kereta dilepaskan dan juruteknik untuk mengukur lejang sebelum dan selepas pelarasan dengan pembaris atau pita pengukur.

Satu kesilapan biasa dengan pelaras kendur manual ialah terlalu mengetatkan. Jika pelaras digulung terlalu ketat, brek akan terseret, menyebabkan kehausan lapisan dipercepatkan, pembentukan haba dan potensi brek pudar. Brek seret boleh meningkatkan suhu dram melebihi 500°F , yang mempercepatkan degradasi lapisan dengan ketara. Juruteknik dilatih untuk berundur sedikit selepas menyentuh kasut, mewujudkan kelegaan larian yang betul.

Tempat Pelaras Slack Manual Masih Ditemui

Walaupun kebanyakan kenderaan komersial baharu di Amerika Utara telah dilengkapi dengan pelaras kendur automatik sejak pertengahan 1990-an—sebahagian besarnya didorong oleh pembuatan peraturan FMCSA yang berkuat kuasa pada 1994 untuk traktor dan 1995 untuk treler—pelaras kendur manual masih ditemui pada:

• Kenderaan lama yang dikeluarkan sebelum mandat pelaras automatik
• Treler khusus dan peralatan luar lebuh raya tertentu
• Beberapa pasaran antarabangsa di mana pelaras automatik belum lagi diperlukan
• Aplikasi penggantian yang pemilik telah memilih manual berbanding automatik

Pelaras kendur manual lebih murah di muka—biasanya bermula dari $15 hingga $40 seunit — itulah sebabnya ia kekal biasa dalam operasi yang mementingkan belanjawan atau wilayah dengan pengawasan kawal selia yang lebih rendah.

Pelaras Kendur Automatik : Mekanisme Penyesuaian Diri Diterangkan

Pelaras kendur automatik—juga dikenali sebagai ASA atau penyelaras kendur automatik—melaksanakan tugas asas yang sama seperti rakan manualnya, tetapi ia termasuk mekanisme klac dan penggerak dalaman yang membetulkan lejang tolak secara automatik semasa aplikasi brek biasa. Setiap kali brek digunakan dan dilepaskan sepenuhnya, mekanisme penderiaan dalaman mengesan sama ada strok berada dalam had yang boleh diterima. Jika lejang terlalu panjang, gear cacing berputar sedikit untuk menampung kendur.

Prinsip reka bentuk yang paling banyak digunakan dalam pelaras kendur automatik melibatkan a pawl-and-ratchet atau sistem berasaskan klac disambungkan ke lengan kawalan yang merasakan sudut putaran semasa penggunaan brek. Apabila putaran melebihi ambang pratetap—menunjukkan bahawa pelapik telah haus dan lejang telah meningkat—mekanisme dalaman memajukan gear cacing dengan pecahan pusingan, mengurangkan lejang kembali ke julat yang betul.

Jenis Reka Bentuk Pelaras Kendur Automatik

Dalam kategori pelaras kendur automatik, terdapat dua pendekatan reka bentuk utama yang digunakan oleh pengeluar:

• Pelaras penderia lejang (penderiaan kelegaan): Ini mengukur pergerakan sebenar tolak dan melaraskan berdasarkan sama ada jumlah lejang melebihi ambang terbina dalam. Jenama seperti Haldex dan Gunite menggunakan variasi reka bentuk ini. Mereka sangat dipercayai dan digunakan secara meluas di seluruh armada Amerika Utara.
• Pelaras penderia sudut (penderia tork): Ini memantau sudut putaran aci sesondol brek semasa penggunaan. Jika sesondol berputar melepasi sudut yang ditetapkan sebelum sentuhan kasut-ke-gendang, pelaras memberi pampasan. Bendix dan beberapa reka bentuk Meritor menggabungkan logik pengesan sudut.

Kedua-dua reka bentuk mencapai matlamat yang sama tetapi menggunakan logik dalaman yang berbeza untuk mengesan haus. Mekanik armada sering membuat pilihan berdasarkan kenderaan yang menjadikan mereka melakukan servis paling kerap, kerana pasangan OEM tertentu dioptimumkan untuk reka bentuk pelaras khusus.

Salah Tanggapan Penyelenggaraan Kritikal Mengenai Pelaras Kendur Automatik

Salah satu mitos paling berbahaya dalam penyelenggaraan kenderaan komersial ialah pelaras kendur automatik tidak memerlukan perhatian. Ini tidak betul dan telah menyumbang kepada kemalangan serius berkaitan brek. Data FMCSA telah menunjukkan bahawa pelanggaran pelarasan brek secara konsisten berada di kedudukan antara keadaan luar perkhidmatan teratas yang ditemui semasa pemeriksaan di tepi jalan —walaupun pada kenderaan yang dilengkapi dengan pelaras automatik.

Jika pelaras kendur automatik didapati secara konsisten di luar pelarasan, ia adalah gejala masalah asas, bukan isu penentukuran. Punca punca biasa termasuk:

• Komponen klac dalaman yang haus atau dirampas di dalam pelaras itu sendiri
• Pin penambat lengan kawalan longgar atau hilang
• Ruang brek menolak rod mengikat atau tidak kembali sepenuhnya
• Sesendal aci sesondol haus menyebabkan pergerakan sesondol berlebihan
• Kasut brek retak atau patah yang melentur dan bukannya membuat sentuhan kukuh

Juruteknik diarahkan untuk tidak sekali-kali melaraskan semula pelaras kendur automatik secara manual sebagai pembetulan untuk keadaan luar pelarasan yang kronik. Melakukannya buat sementara waktu menutup masalah mekanikal yang akan kembali dan akan bertambah buruk dari semasa ke semasa. Tanggapan yang betul adalah untuk mengenal pasti dan membaiki punca.

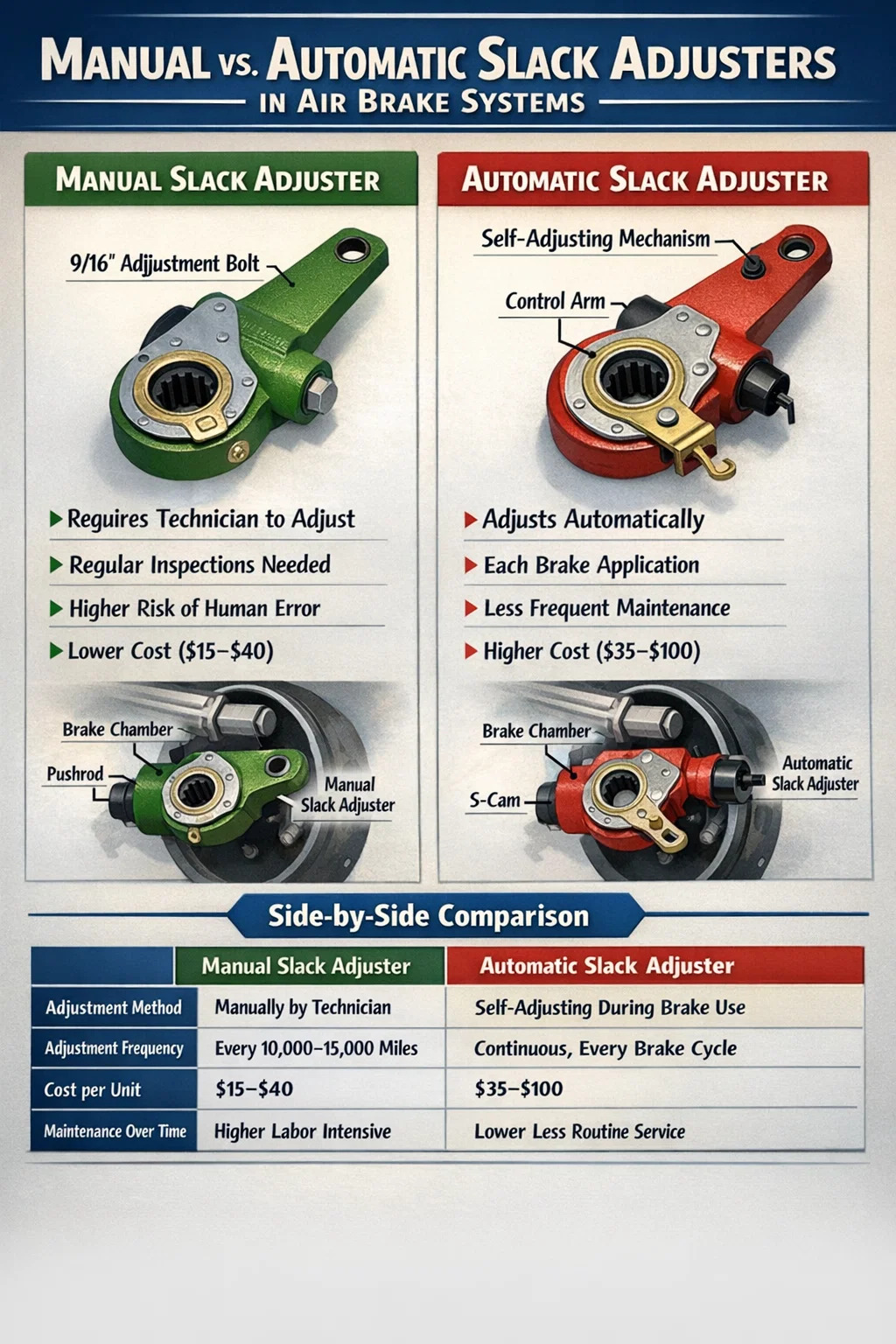

Pelaras Manual lwn Automatik: Perbandingan Sebelah

Jadual di bawah meringkaskan perbezaan utama antara pelaras kendur manual dan automatik merentas kategori prestasi dan penyelenggaraan yang paling penting:

Cara Pelaras Slack Sesuai dengan Sistem Brek Udara Yang Lebih Luas

Untuk memahami sepenuhnya mengapa pelaras kendur penting, ia membantu mengetahui kedudukan tepatnya dalam sistem brek udara. Apabila pemandu menekan pedal brek pada kenderaan dengan sistem brek dram S-cam, udara termampat mengalir ke dalam ruang brek. Di dalam ruang, diafragma menolak plat logam, yang memanjangkan pushrod ke luar. Tolak itu disambungkan pada satu hujung lengan pelaras kendur. Apabila tolak memanjang, ia memutar pelaras kendur, yang memusingkan S-cam melalui aci tersangkut. S-cam menolak kasut brek ke luar terhadap bahagian dalam dram brek.

Pelaras kendur berkesan bertindak sebagai tuil antara ruang brek dan aci sesondol. Panjangnya—biasanya 5.5 inci atau 6.5 inci untuk aplikasi standard—menjejaskan secara langsung kelebihan mekanikal yang digunakan pada sesondol. Lengan yang lebih panjang meningkatkan tork tetapi mengurangkan nisbah lejang kepada putaran. Memadankan panjang pelaras kendur yang betul kepada saiz ruang dan pemasaan sesondol adalah penting untuk prestasi brek yang optimum dan dinyatakan dalam helaian spesifikasi brek setiap kenderaan.

Kedudukan Pelaras Slack dan Sudut semasa Rehat

Apabila brek dilepaskan sepenuhnya dan sistem dalam keadaan rehat, lengan pelaras kendur hendaklah diletakkan secara kasar berserenjang dengan tolak—membentuk hampir dengan sudut 90 darjah. Geometri ini memaksimumkan kecekapan mekanikal apabila brek digunakan. Jika lengan berada pada sudut yang berbeza dengan ketara semasa rehat, ia menunjukkan sama ada pemasangan yang salah atau strok yang berlebihan, yang kedua-duanya mengurangkan kuasa brek. Semasa pemeriksaan pra-perjalanan, pemandu boleh mengenal pasti secara visual pelaras kendur yang sangat tidak sejajar, yang merupakan salah satu sebab latihan CDL termasuk asas pemeriksaan sistem brek.

Prosedur Pemeriksaan untuk Kedua-dua Jenis Pelaras Slack

Tidak kira jenis yang dipasang, pemeriksaan pelaras kendur adalah bahagian wajib dalam pematuhan keselamatan kenderaan komersial. Berikut ialah gambaran keseluruhan praktikal proses pemeriksaan yang digunakan oleh juruteknik brek terlatih:

1. Tutup semua roda dan lepaskan semua brek spring supaya brek asas dilepaskan sepenuhnya.
2. Tandakan tolak pada titik di mana ia keluar dari ruang brek dengan sekeping kapur atau penanda.
3. Minta pembantu menggunakan kira-kira 90 PSI tekanan brek dan tahan dengan stabil.
4. Ukur jarak yang dilalui tolak dari kedudukan yang ditanda ke kedudukan barunya di bawah tekanan.
5. Bandingkan ukuran itu dengan jadual lejang maksimum FMCSA untuk jenis ruang yang dipasang.
6. Jika strok berada pada atau menghampiri had, laraskan pelaras kendur manual atau siasat punca secara automatik.

Selain itu, juruteknik akan menolak dan menarik lengan pelaras kendur secara manual dengan brek dilepaskan. Lebih daripada 1 inci pergerakan bebas menunjukkan sesendal aci sesondol haus atau komponen asas longgar yang akan menjejaskan prestasi pelaras tanpa mengira jenis.

Had Strok Pushrod FMCSA mengikut Saiz Ruang

Berikut adalah lejang maksimum yang dibenarkan untuk jenis kebuk brek biasa mengikut peraturan FMCSA:

Mod Kegagalan Biasa dan Tanda Amaran untuk Setiap Jenis

Kedua-dua jenis pelaras kendur boleh gagal, dan kedua-dua jenis kegagalan boleh mengakibatkan pelanggaran kenderaan di luar perkhidmatan atau, lebih kritikal, kegagalan brek di jalan raya. Menyedari tanda amaran awal menghalang kerosakan yang mahal dan memastikan kenderaan mematuhi peraturan.

Tanda Kegagalan Pelaras Slack Manual

• Strok tolak yang berlebihan semasa pemeriksaan: Tanda yang paling jelas bahawa pelarasan tidak dilakukan mengikut jadual atau dilakukan secara tidak betul.
• Bolt pelarasan yang dirampas: Kakisan atau pencemaran boleh membekukan gear cacing, menjadikan pelarasan mustahil tanpa penggantian komponen.
• Badan pelaras retak atau bengkok: Kerosakan fizikal akibat serpihan jalan atau alatan yang tidak betul semasa pelarasan.
• Spline haus pada sambungan aci sesondol: Menyebabkan pelaras tergelincir dan bukannya memutar sesondol, mengakibatkan kegagalan brek sepenuhnya pada hujung roda itu.
• Menyeret brek selepas pelarasan: Menunjukkan terlalu ketat; pelaras telah melepasi kelegaan larian yang betul.

Tanda Kegagalan Pelaras Slack Automatik

• Penemuan luar pelarasan berulang: Seperti yang dinyatakan, ini menunjukkan mekanisme dalaman yang gagal atau masalah komponen yang bersambung.
• Pelarasan berlebihan (brek menyeret secara berterusan): Boleh berlaku jika klac dalaman tersangkut dalam kedudukan pelarasan, menyebabkan ia mengetatkan pada setiap penggunaan brek selama-lamanya.
• Lengan kawalan hilang atau rosak: Lengan kawalan melabuhkan badan pelaras melawan putaran, yang menghasilkan gerakan relatif yang mendorong pelarasan. Lengan yang hilang bermakna tiada penyesuaian diri berlaku.
• Pencerobohan air atau pencemaran: Komponen dalaman yang dirampas akibat penyusupan lembapan, terutamanya di kawasan yang mengalami perubahan suhu bermusim yang ketara.
• Unit gantian yang salah dipasang: Menggunakan ambang pengesan strok yang salah atau panjang lengan yang salah untuk aplikasi boleh menyebabkan salah laras kronik yang kelihatan seperti kegagalan mekanikal.

Memilih Pelaras Slack yang Tepat untuk Aplikasi Tertentu

Apabila menggantikan pelaras kendur—sama ada pada gandar kemudi, gandar pemacu atau treler—beberapa pembolehubah spesifikasi mesti dipadankan dengan tepat dengan sistem brek sedia ada. Memasang pelaras yang kelihatan serasi secara fizikal dengan penentukuran dalaman yang salah atau panjang lengan boleh menyebabkan ketidakseimbangan brek serta-merta.

Kriteria pemilihan utama termasuk:

• Panjang lengan: Diukur dari tengah lubang aci sesondol ke tengah lubang pin clevis. Saiz biasa ialah 5.5 dan 6.5 inci. Menggunakan panjang yang salah mengubah tork yang digunakan pada sesondol dan menukar nisbah lejang berkesan.
• Kiraan dan saiz spline: Mesti sepadan dengan camshaft betul-betul. Konfigurasi biasa ialah reka bentuk 28-spline dan 10-spline bergantung pada pengeluar gandar.
• Arah putaran: Pelaras kendur diserahkan—versi tangan kanan dan kiri wujud untuk setiap sisi gandar. Memasang tangan yang salah menyebabkan pelaras berfungsi melawan brek dan bukannya dengannya.
• Diameter pin Clevis dan saiz lubang: Mesti diselaraskan tepat dengan clevis pushrod. Saiz standard ialah 3/4 inci dan 1 inci.
• Tetapan lejang untuk pelaras automatik: Pelaras automatik ditentukur untuk jenis ruang tertentu. Menggunakan pelaras Jenis 30-ditentukur pada ruang Jenis 20 mengakibatkan lejang berlebihan kronik yang akan cuba diperbetulkan secara berterusan oleh pelaras, mempercepatkan haus dalaman.

Pengeluar pelaras kendur utama termasuk Haldex, Bendix, Meritor dan Gunite semuanya menerbitkan rujukan silang terperinci dan panduan aplikasi. Sentiasa sahkan nombor bahagian pada helaian spesifikasi brek kenderaan atau dokumentasi OEM sebelum pemasangan.

Latar Belakang Kawal Selia dan Anjakan Industri Ke Arah Pelaras Automatik

Peralihan industri daripada pelaras kendur manual di Amerika Syarikat didorong terutamanya oleh data yang menunjukkan bahawa pelarasan brek merupakan salah satu faktor penyumbang utama dalam kemalangan trak berat. Kajian yang dijalankan pada akhir 1980-an dan awal 1990-an mendapati bahawa peratusan besar trak yang diperiksa di tepi jalan mempunyai sekurang-kurangnya satu brek daripada pelarasan, dengan penyelenggaraan pelaras manual yang tidak betul menjadi punca utama.

Pendahulu FMCSA, Pentadbiran Lebuhraya Persekutuan (FHWA), memperkenalkan mandat pelaras kendur automatik melalui 49 CFR Bahagian 393. Lori yang dikeluarkan pada atau selepas 20 Oktober 1994 mesti dilengkapi dengan pelaras kendur automatik pada semua kedudukan brek. Treler yang dikeluarkan pada atau selepas 20 Oktober 1995 menghadapi keperluan yang sama. Peraturan ini adalah sebahagian daripada pakej peningkatan keselamatan brek yang lebih luas yang juga menangani keperluan jarak berhenti sistem brek.

Kanada mengikuti keperluan serupa melalui peraturan Pengangkutan Kanada, dan banyak bidang kuasa lain telah menerima pakai piawaian yang setara. Hasilnya ialah peningkatan yang boleh diukur dalam kadar pematuhan pelarasan brek semasa pemeriksaan di tepi jalan, walaupun pelanggaran masih cukup biasa sehingga pelarasan brek terus menjana sebahagian besar pesanan di luar perkhidmatan semasa operasi seperti pemeriksaan Jalanraya tahunan Perikatan Keselamatan Kenderaan Komersial (CVSA).

Walaupun desakan peraturan, perlu diperhatikan bahawa pelaras kendur automatik tidak menghilangkan keperluan untuk pemeriksaan sistem brek —mereka hanya mengalihkan tumpuan juruteknik daripada pelarasan rutin kepada penyiasatan punca akar dan penyelenggaraan komponen brek asas.

Keperluan Pelinciran dan Hayat Perkhidmatan Pelaras Slack

Kedua-dua pelaras kendur manual dan automatik memerlukan pelinciran yang betul untuk berfungsi dengan betul dan mencapai hayat perkhidmatan yang dinilai. Kebanyakan penyelaras kendur moden dilengkapi dengan kelengkapan gris dan harus digris pada setiap selang penyelenggaraan pencegahan—biasanya setiap 25,000 batu atau seperti yang ditentukan oleh pengilang, yang mana lebih dahulu.

Jenis gris yang betul penting. Kebanyakan pengeluar menetapkan gris kompleks litium NLGI #2 yang dinilai untuk aplikasi suhu tinggi dan kalis air. Menggunakan gris casis standard atau mencampurkan jenis gris boleh menyebabkan pelinciran yang tidak mencukupi pada suhu operasi yang tinggi atau kakisan dipercepatkan komponen dalaman.

Dengan penyelenggaraan yang betul, pelaras kendur automatik yang berkualiti harus memberikan hayat perkhidmatan sebanyak 500,000 batu atau lebih pada aplikasi line-haul. Aplikasi vokasional yang melibatkan penggunaan brek yang kerap dan berat—seperti pengumpulan sampah, penghantaran konkrit campuran siap atau trak pembuangan yang beroperasi di kawasan berbukit-biasanya melihat selang servis yang lebih pendek, kadangkala memerlukan penggantian pada 150,000 hingga 250,000 batu. Pelaras kendur manual, sebagai peranti yang lebih ringkas, selalunya boleh bertahan sepanjang hayat komponen brek yang mereka sediakan, dengan syarat bolt pelarasan tidak pernah dirampas.

Pencemaran daripada habuk brek, garam jalan, dan air adalah musuh utama jangka hayat pelaras kendur. Kawasan hujung roda hendaklah dibersihkan dan diperiksa setiap kali brek diservis, dan but gris atau penutup hendaklah diperiksa untuk retak yang membenarkan bahan cemar memasuki badan pelaras.

Soalan Lazim Mengenai Jenis Pelaras Slack

Bolehkah anda menggantikan pelaras kendur manual dengan pelaras automatik?

Ya, dan ia secara amnya adalah peningkatan yang disyorkan apabila menyelenggara kenderaan lama. Pengganti mesti menggunakan panjang lengan, kiraan spline dan arah putaran yang betul untuk gandar tertentu. Titik penambat lengan kawalan untuk pelaras automatik juga mesti dipasang dengan betul, kerana komponen ini sering hilang pada gandar yang sebelum ini menggunakan pelaras manual.

Bolehkah anda melaraskan pelaras kendur automatik secara manual?

Pelaras kendur automatik mempunyai pemasangan hex luaran yang boleh digunakan untuk pelarasan manual, tetapi ini hanya perlu dilakukan semasa pemasangan awal atau sebagai langkah sementara untuk mengesahkan fungsi sistem. Mengundur secara berkala atau memajukan pelaras automatik dengan tangan adalah tanda bahawa sesuatu yang lain dalam sistem brek memerlukan pembaikan. Ia bukan amalan penyelenggaraan—ia adalah bendera diagnostik.

Adakah brek cakera pada kenderaan komersial menggunakan pelaras kendur?

Brek cakera udara, yang menjadi semakin biasa pada gandar kemudi dan gandar pemacu di Amerika Utara, tidak menggunakan pelaras kendur S-cam tradisional. Mereka menggunakan mekanisme pelaras bersepadu yang dibina ke dalam pemasangan caliper. Walau bagaimanapun, keperluan kawal selia untuk mengekalkan pelarasan brek yang betul masih terpakai, dan fungsi pelarasan automatik yang dibina ke dalam angkup brek cakera berfungsi dengan tujuan yang sama seperti pelaras kendur pada sistem brek dram.

Apakah yang berlaku jika pelaras kendur dipasang ke belakang?

Memasang pelaras kendur dengan tangan yang salah (kiri bukannya kanan atau sebaliknya) menyebabkan pelaras menarik sesondol ke arah yang salah apabila brek dikenakan. Hasilnya adalah sedikit atau tiada daya brek pada hujung roda itu, dan dalam kes pelaras automatik, mekanisme pelarasan diri akan berfungsi secara terbalik—secara progresif melonggarkan dan bukannya mengetatkan. Ini adalah bahaya keselamatan yang serius dan akan dikesan serta-merta semasa pemeriksaan lejang brek yang betul selepas pemasangan.
