Bagaimanakah anda mengenal pasti pelaras kendur automatik?

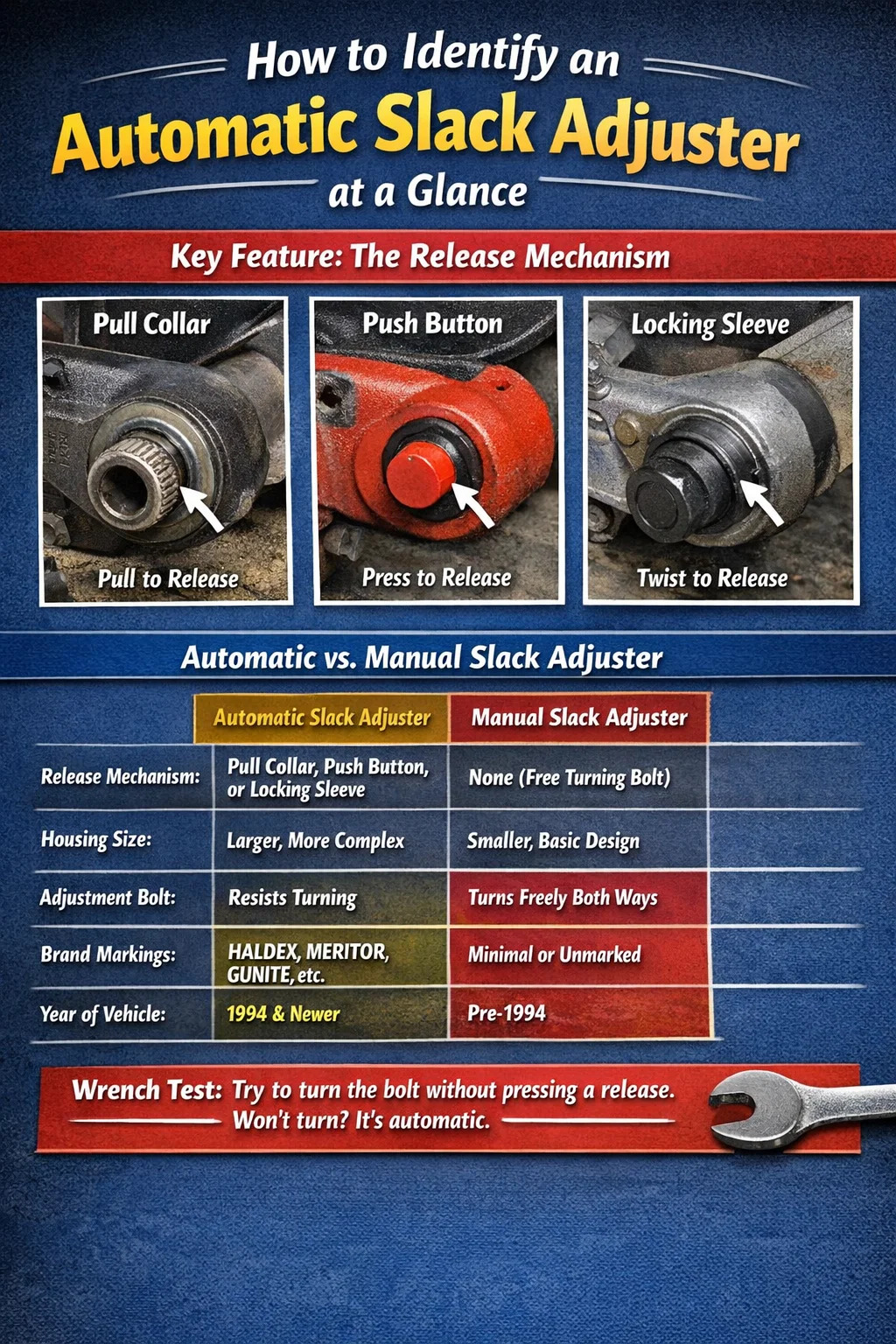

Cara Mengenalpasti Pelaras Kendur Automatik Sepintas lalu

Pelaras kendur automatik boleh dikenal pasti dengan kehadiran mekanisme pelepas pada badan pelaras — sama ada kolar jenis tarik, butang tekan atau lengan pengunci — terletak berhampiran bolt pelarasan gear cacing. Ciri keluaran ini ialah penunjuk visual yang paling boleh dipercayai yang membezakan pelaras kendur automatik (ASA) daripada manual. Pada pelaras manual, bolt hex berputar bebas ke kedua-dua arah tanpa mekanisme penguncian. Pada pelaras automatik, bolt yang sama dilindungi oleh sistem klac atau pawl yang menghalang mundur secara tidak sengaja semasa operasi brek biasa.

Di luar mekanisme pelepasan, pelaras kendur automatik juga cenderung mempunyai a perumahan yang lebih besar dan lebih kompleks daripada unit manual, selalunya dengan tanda tuangan yang boleh dilihat, logo jenama dan setem nombor bahagian pada badan pelaras. Jika anda berada di bawah trak atau treler dan tidak pasti jenis yang anda lihat, satu-satunya pemeriksaan terpantas ialah ini: cuba putar bolt gear cacing tanpa menekan atau menarik apa-apa. Jika ia menahan atau tidak bergerak langsung, dana hampir pasti melihat pada pelaras automatik dengan klacnya disambungkan.

Bahagian di bawah membahagikannya dengan lebih lanjut — mengikut ciri fizikal, tanda khusus jenama, keperluan umur kenderaan dan senario pengenalan dunia sebenar.

Garis Dasar Undang-undang: Mengapa Penyelaras Kendur Automatik Kini Standard

Sebelum masuk ke dalam pengenalan fizikal, ia membantu untuk memahami konteks kawal selia. Di bawah 49 CFR 393.53 , Pentadbiran Keselamatan Pembawa Motor Persekutuan (FMCSA) memerlukan semua kenderaan bermotor komersial brek udara yang dikeluarkan pada atau selepas 20 Oktober 1994 untuk dilengkapi dengan pelaras kendur automatik. Ini terpakai kepada traktor, treler, bas dan mana-mana CMV brek udara lain yang melebihi 10,000 lbs GVWR.

Maksudnya secara praktikal: jika anda bekerja pada mana-mana trak atau treler yang dibina dalam tempoh 30 tahun yang lalu, anda harus mengharapkan pelaras kendur automatik sebagai lalai. Pelaras manual pada kenderaan pasca-1994 mewakili sama ada pengubahsuaian yang tidak mematuhi, aplikasi khusus atau ketenteraan, atau peralatan yang telah diservis secara salah. Jika anda melihat apa yang kelihatan seperti pelaras manual pada kenderaan yang lebih baharu, itu adalah tanda merah yang patut disiasat sebelum melakukan sebarang kerja brek.

Kenderaan pra-1994 — trak lurus gandar tunggal yang lebih lama, treler vintaj, beberapa bas transit — mungkin masih menjalankan pelaras manual secara sah. Kaedah pengenalan berbeza untuk ini, yang diliputi dalam bahagian khusus di bawah.

Ciri Fizikal yang Mengenalpasti Pelaras Kendur Automatik

Apabila anda memeriksa pemasangan brek secara fizikal, cari ciri khusus ini pada lengan pelaras dan perumah:

Mekanisme Pelepasan

Ini adalah ciri yang menentukan. Setiap pelaras kendur automatik mempunyai beberapa bentuk sistem pelepas yang dibina ke dalam perumahan gear cacing. Tiga konfigurasi yang paling biasa ialah:

• Tarik kolar: Cincin silinder di sekeliling aci bolt pelarasan yang mesti ditarik ke luar dan dipegang untuk menanggalkan klac dalaman. Ditemui pada Haldex dan banyak model Gunite. Kolar lazimnya dilekatkan atau dirusuk untuk cengkaman dan terletak rata dengan perumah apabila disambungkan.
• Tekan butang: Butang yang dipasang di sisi pada perumah pelaras, biasanya dimuatkan dengan spring, yang menanggalkan pawl apabila ditekan. Biasa pada pelaras Meritor (Rockwell). Butang biasanya 8–12mm diameter dan duduk di dalam poket ceruk di sisi perumahan gear cacing.
• Mengunci lengan atau topi: Penutup atau lengan pelindung di atas bolt pelarasan yang menggabungkan fungsi pelepas. Kurang biasa tetapi ditemui pada beberapa pelaras spesifikasi Eropah yang digunakan dalam operasi armada campuran.

Jika anda melihat mana-mana ciri ini berhampiran bolt gear cacing, anda sedang melihat pelaras kendur automatik. Tiada pengecualian.

Saiz dan Kerumitan Perumahan

Pelaras kendur automatik mempunyai perumah gear cacing yang nyata lebih besar daripada pelaras manual. Perumah perlu mengandungi mekanisme klac, pawl dan spring dalaman — jadi ia lebih besar. Perumahan pelaras manual adalah padat dan ringkas, pada asasnya hanyalah tuangan di sekeliling gear cacing. Perumahan pelaras automatik biasanya 50–75% lebih besar dalam bahagian gear cacing , selalunya kira-kira segi empat tepat atau bujur dalam keratan rentas berbanding bentuk unit manual yang lebih diperkemas.

Saiz dan Kedalaman Bolt Hex

Bolt pelarasan pada pelaras kendur automatik biasanya ceruk sedikit ke dalam perumah atau dilindungi oleh kolar pelepas, dan bukannya terdedah sepenuhnya. Saiz heks biasa ialah 3/4" pada unit Haldex , 9/16" pada kebanyakan unit Meritor , and 5/8" pada unit Gunite . Pada pelaras manual, bolt terletak terdedah sepenuhnya tanpa perkakasan sekeliling.

Penandaan Pemutus dan Capan

Kebanyakan pelaras kendur automatik mempunyai nama atau logo pengilang yang dilemparkan terus ke dalam perumahan pelaras, bersama dengan nombor bahagian, panjang lengan dan selalunya anak panah arah pemasangan. Tanda biasa termasuk "HALDEX," "MERITOR," "GUNITE," "BENDIX" atau kod bahagian berangka seperti awalan "MGM" atau "HB". Pelaras manual daripada pengeluaran yang lebih lama selalunya tidak ditanda atau hanya membawa kod pemutus minimum.

Panduan Pengenalpastian Jenama demi Jenama untuk Pelaras Kendur Automatik

Setiap pengeluar utama mempunyai isyarat visual yang konsisten merentasi barisan produk pelaras kendur automatik mereka. Mengetahui perkara ini menjadikan pengecaman lebih pantas, terutamanya dalam keadaan kotor atau cahaya malap di bawah kenderaan.

Pelaras Kendur Automatik Haldex

Haldex ialah salah satu jenama yang paling banyak digunakan dalam armada Amerika Utara. Pelaras automatik mereka boleh dikenal pasti dengan:

• Seorang yang menonjol kolar pelepas jenis tarik dengan permukaan cengkaman knurled mengelilingi bolt hex 3/4".
• "HALDEX" dilontarkan dalam huruf timbul pada badan pelaras
• Perumah gear cacing yang agak segi empat tepat dengan bucu bulat
• Panjang lengan bermula dari 5.5" hingga 6.5" , dicop atau dibuang berhampiran lubang pin clevis
• Pemasangan gris (zerk) pada hujung perumah gear cacing, biasanya 1/4"-28 benang

Pelaras Haldex adalah perkara biasa pada Freightliner, Volvo, dan banyak gandar treler termasuk dari Hendrickson dan Dana.

Meritor (Rockwell) Pelaras Kendur Automatik

Pelaras kendur automatik Meritor boleh dikenal pasti dengan:

• A butang tekan yang dipasang di sisi pada perumah gear cacing — ini ialah pengecam Meritor yang paling tersendiri
• "MERITOR" atau "ROCKWELL" dibuang ke dalam perumahan (unit pengeluaran yang lebih lama selalunya berbunyi "ROCKWELL")
• A 9/16" bolt pelarasan hex , surut sedikit ke muka perumahan
• Perumah gear cacing yang lebih berbentuk bujur berbanding profil Haldex berkotak
• Biasa pada trak Peterbilt, Kenworth, Antarabangsa dan Mack

Pelaras Kendur Automatik Gunite

Pelaras Gunite (kini sebahagian daripada keluarga Accuride) adalah perkara biasa pada treler lama dan bas transit. Penanda pengenalan termasuk:

• A mekanisme pelepasan kolar tarik , konsep serupa dengan Haldex tetapi dengan profil yang sedikit berbeza — selalunya lebih silinder
• Lemparan "GUNITE" pada badan, kadangkala disertakan dengan nombor bahagian yang bermula dengan "ASA"
• A 5/8" bolt hex dalam banyak aplikasi
• Rasa gear cacing yang sangat kaku disebabkan oleh toleransi dalaman yang lebih ketat — sering disalah anggap sebagai pelaras yang disita pada pertemuan pertama

Pelaras Kendur Automatik Bendix

Pelaras Bendix paling kerap muncul pada bas sekolah dan trak tugas sederhana. Mereka boleh dikenal pasti dengan:

• "BENDIX" atau "BW" dilemparkan pada perumah
• A tarik pelepasan kolar dengan kemasan licin (tidak berlekuk) — rasa sentuhan yang sedikit berbeza daripada Haldex
• Perumahan yang lebih padat berbanding unit Meritor atau Haldex dengan panjang lengan yang sama
• Biasanya dipasangkan dengan komponen brek asas Bendix pada gandar yang sama

Pelaras Kendur Automatik lwn Manual: Perbandingan Sebelah

Jadual di bawah meringkaskan perbezaan visual dan fungsi utama antara pelaras kendur automatik dan manual, berguna sebagai rujukan pantas semasa melakukan pemeriksaan di bawah peralatan yang tidak dikenali:

Cara Mengesahkan Jenis Apabila Pemeriksaan Visual Tidak Konklusif

Dalam keadaan kedai sebenar, pelaras kendur selalunya dilapisi dengan kotoran jalan, gris dan karat. Tanda tuangan mungkin tidak boleh dibaca dan mekanisme pelepasan boleh dikaburkan. Apabila itu berlaku, gunakan kaedah pengesahan tambahan ini:

Ujian Sepana

Pasangkan sepana yang betul pada bolt pelarasan dan gunakan daya pusingan sederhana mengikut arah lawan jam tanpa menekan sebarang butang atau menarik sebarang kolar. Pada pelaras kendur automatik, bolt akan menahan atau tidak bergerak langsung — klac dalaman menghalang pengunduran tanpa dilepaskan. Pada pelaras manual, bolt akan berputar dengan usaha sepana biasa. Ini adalah ujian yang boleh dipercayai yang mengambil masa kira-kira 5 saat dan tidak memerlukan pembersihan badan pelaras.

Semak Tarikh Pembuatan Kenderaan

Plat nombor pengenalan kenderaan (VIN) pada jamb pintu atau bahagian luar teksi memberi anda tarikh pembuatan. Jika kenderaan itu dibina selepas Oktober 1994 , undang-undang persekutuan memerlukan pelaras kendur automatik. Ini mengecilkan pengenalan anda dengan ketara — jika ia adalah trak pasca 1994 dan pelaras tidak mempunyai mekanisme pelepasan yang jelas, sesuatu telah diubah atau tersalah pemasangan dan memerlukan siasatan lanjut.

Cari Nombor Bahagian

Jika anda boleh membaca mana-mana nombor bahagian daripada perumah pelaras — walaupun sebahagiannya — rujuk silang dengan katalog pengeluar. Haldex, Meritor dan Bendix semuanya mengekalkan pangkalan data bahagian dalam talian. Awalan nombor bahagian "MGM-" biasanya menunjukkan awalan Meritor, "90-" atau "HA-" menunjukkan Haldex, dan "ASA" dalam sebarang kedudukan mengesahkan ia adalah penyelaras kendur automatik tanpa mengira jenama. Banyak katalog O'Reilly, FleetPride dan Alat Ganti & Peralatan Trak juga merujuk silang nombor ini dengan penetapan ASA vs. manual yang jelas.

Rujuk Tag Spesifikasi Brek Kenderaan

Banyak trak dan treler mempunyai tag spesifikasi brek yang diikat atau diselak pada rangka kenderaan berhampiran gandar belakang atau di dalam jamb pintu. Tag ini menyenaraikan saiz kebuk brek, panjang lengan pelaras dan jenis pelaras. Teg bertulis "ASA" atau "Auto Slack" adalah muktamad. Jika teg itu tiada — biasa pada treler lama — gunakan kaedah pemeriksaan fizikal di atas.

Mengenal pasti Pelaras Kendur Automatik Tidak Berfungsi

Mengenal pasti pelaras kendur automatik bukan sekadar membezakannya daripada pelaras manual — ia juga bermakna mengenali apabila pelaras automatik gagal menjalankan tugasnya. Pelaras kendur automatik yang tidak berfungsi ialah salah satu punca paling biasa pelanggaran brek tidak berfungsi di Amerika Utara, menyumbang sebahagian besar petikan berkaitan brek semasa blitz pemeriksaan CVSA.

Tanda-tanda Pelaras Automatik Tidak Melaraskan Sendiri

• Pushrod stroke melebihi had undang-undang pada aplikasi perkhidmatan 90 psi — untuk ruang standard Jenis 30, had itu ialah 2.0 inci. Apa-apa sahaja di atas brek yang sepatutnya dilaraskan secara automatik ialah penunjuk kerosakan.
• Strok adalah berkembang secara progresif merentasi pemeriksaan berturut-turut tanpa sebarang penggantian lapisan. Pelaras automatik yang sihat mengekalkan strok dalam julat yang konsisten apabila lapisan semakin haus — ia tidak membenarkan hanyut secara beransur-ansur.
• Pelaras terlalu mengetatkan selepas penggunaan brek, menyebabkan roda diseret atau dikunci pada kelajuan rendah. Ini menunjukkan pawl terlalu agresif, biasanya disebabkan oleh spring klac yang rosak atau haus.
• Bolt gear cacing berputar bebas tanpa melibatkan pelepasan — bermakna klac dalaman telah haus dan pelaras berfungsi dengan berkesan seperti unit manual yang tidak dapat memegang kedudukan.
• Bukti visual daripada perumahan retak atau pecah , lengan bengkok atau pin clevis dengan lebih daripada 1/8" permainan sisi — mana-mana daripada ini menyebabkan pelaras tidak berfungsi tanpa mengira sama ada mekanisme klac itu sendiri utuh.

Peraturan FMCSA secara eksplisit melarang pampasan bagi pelaras kendur automatik yang gagal melalui pelarasan manual. Di bawah 49 CFR 393.53(b) , jika pelaras automatik memerlukan campur tangan manual berulang untuk kekal dalam had strok, pelaras mesti diganti — bukan dilaraskan semula. Ini adalah isu pematuhan, bukan hanya pilihan penyelenggaraan.

Panjang Lengan Pelaras Slack Automatik: Cara Membaca dan Mengesahkannya

Panjang lengan ialah spesifikasi kritikal yang dicap atau dilemparkan pada setiap pelaras kendur automatik. Ia diukur daripada tengah lubang aci S-cam ke tengah lubang pin clevis . Pengukuran ini menentukan kelebihan mekanikal yang disediakan oleh pelaras dan mesti sepadan dengan spesifikasi brek kenderaan.

Panjang lengan biasa dalam armada Amerika Utara:

• 5.5 inci — paling biasa pada gandar kemudi dan beberapa gandar pemacu yang lebih ringan
• 6.0 inci — standard untuk kebanyakan gandar pemacu tandem dan gandar treler
• 6.5 inci — digunakan pada beberapa gandar treler pengangkutan berat dan khusus dengan ruang brek yang lebih besar

Panjang lengan biasanya dicop berhampiran hujung lubang pin clevis lengan sebagai nombor seperti "5.5," "6" atau "6-1/2." Pada sesetengah unit Meritor, ia kelihatan sebagai tuangan yang dinaikkan dan bukannya nombor yang dicop. Apabila menggantikan pelaras kendur automatik, penggantian mesti sepadan dengan panjang lengan asal tepat — menggunakan lengan 5.5 inci di mana 6 inci ditentukan mengurangkan tork brek lebih kurang 8.3% , yang merupakan pengurangan daya henti yang boleh diukur dan berpotensi berbahaya.

Orientasi Pemasangan: Pelaras Kendur Automatik Tangan Kanan lwn. Tangan Kiri

Pelaras kendur automatik diserahkan — bermakna ia direka untuk sama ada sebelah kiri (pemandu) atau sebelah kanan (penumpang) gandar. Memasang pelaras dengan tangan yang salah menyebabkan klac dalaman berfungsi melawan arah penggunaan brek dan bukannya dengannya, mengakibatkan pelaras melonggarkan daripada mengetatkan apabila brek dikenakan — mod kegagalan berbahaya yang mungkin tidak kelihatan serta-merta semasa pemeriksaan statik.

Cara mengenal pasti tangan yang betul:

• Cari yang anak panah atau tanda "R" / "L". tuang atau dicop pada badan pelaras. Banyak pelaras Haldex dan Meritor menandakan arah putaran aci sesondol atau mempunyai sebutan kiri/kanan yang jelas.
• Beberapa penyelaras adalah universal (bukan tangan) - mereka bekerja di kedua-dua belah pihak. Ini dikenal pasti dengan ketiadaan penandaan L/R dan dengan perihalan nombor bahagian yang termasuk "universal" atau "bukan tangan."
• Apabila ragu-ragu, semak spesifikasi brek OEM untuk gandar. Spesifikasi akan menyatakan sama ada pelaras tangan atau universal diperlukan, dan jika diserahkan, bahagian mana setiap nombor bahagian digunakan.

Pelaras kendur automatik yang salah tangan yang dipasang pada kenderaan mungkin lulus pemeriksaan statik kerana gear dan perumah cacing kelihatan betul — kegagalan hanya menjadi nyata semasa ujian dinamik atau apabila lejang diukur selepas penggunaan brek berulang dan didapati berkembang berbanding kekal konsisten.

Pengenalan Pelaras Slack Automatik Semasa Pemeriksaan Pra-Perjalanan atau DOT

Semasa pemeriksaan pra-perjalanan atau pemeriksaan brek DOT rasmi, pemandu dan pemeriksa tidak dijangka melakukan penembusan mekanikal sepenuhnya untuk mengenal pasti jenis pelaras. Walau bagaimanapun, beberapa pemeriksaan boleh dilakukan dari luar telaga roda yang mengesahkan pelaras kendur automatik hadir dan berfungsi:

1. Semakan kehadiran visual: Lihat melalui bukaan roda (atau gunakan lampu suluh) untuk mencari lengan pelaras antara tolak ruang udara dan aci S-cam. Sahkan anda boleh melihat perumah gear cacing dengan kolar pelepas atau butang kelihatan — ini mengesahkan unit automatik dipasang.
2. Pengukuran strok: Dengan pembantu menggunakan tekanan brek servis 90 psi, ukur lejang tolak menggunakan pembaris atau tolok lejang brek. Bandingkan dengan had untuk jenis ruang anda. Strok dalam spesifikasi tanpa pelarasan manual terkini mengesahkan ASA berfungsi.
3. Pemeriksaan strok percuma: Dengan brek dilepaskan, tolak sepatutnya ada 5/8" hingga 3/4" perjalanan percuma sebelum rintangan dirasai. Ini adalah jurang yang dikekalkan oleh pelaras automatik. Terlalu banyak strok bebas (lebih 1 inci) mencadangkan pelarasan yang kurang; tiada strok bebas mencadangkan pengetatan yang berlebihan atau pelaras yang disita.
4. Konsistensi strok selepas permohonan: Guna dan lepaskan brek 10 kali, kemudian ukur strok. Jika strok berubah dengan ketara — terutamanya jika ia membesar — pelaras automatik tidak berfungsi dengan betul.

Pemeriksaan CVSA Tahap 1 termasuk pemeriksaan pelarasan brek pada setiap kedudukan brek. Pemeriksa mengukur strok yang digunakan dan membandingkannya dengan had jenis ruang. Sebuah kenderaan dengan 20% atau lebih breknya keluar daripada pelarasan menghadapi perintah luar perkhidmatan. Pada treler traktor 18 roda standard dengan 10 kedudukan brek servis, ini bermakna hanya 2 brek di luar pelarasan boleh meletakkan keseluruhan pelantar daripada perkhidmatan.

Soalan Lazim Mengenai Mengenalpasti Pelaras Kendur Automatik

Bolehkah pelaras kendur automatik kelihatan sama dengan yang manual jika kolar pelepas hilang?

Ia tidak mungkin tetapi mungkin. Jika kolar tarik telah putus atau ditanggalkan, bolt hex dan perumah gear cacing di bawahnya masih kelihatan — tetapi bolt masih akan menahan pusing tanpa mekanisme pelepas, kerana klac dalaman masih utuh. Ujian sepana (cuba memusingkan bolt mengikut lawan jam tanpa sebarang tindakan pelepasan) masih akan mendedahkannya sebagai unit automatik walaupun kolar itu sendiri rosak.

Adakah terdapat pelaras kendur automatik untuk sistem brek cakera udara?

Sistem brek cakera udara tidak menggunakan lengan pelaras kendur tradisional sama sekali. Mereka mempunyai mekanisme pelaras bersepadu yang dibina ke dalam badan caliper. Sistem ini secara automatik mengimbangi kehausan pad secara dalaman, tetapi komponen itu tidak dipanggil pelaras kendur — ia dirujuk sebagai pelaras haus pad atau pelaras dalaman. Apabila mengenal pasti komponen brek pada gandar brek cakera, ketiadaan lengan pelaras luaran itu sendiri adalah pengecam yang anda berurusan dengan sistem cakera.

Bagaimana jika saya menemui pelaras kendur manual pada trak pasca 1994?

Ini adalah isu pematuhan. Di bawah peraturan FMCSA, adalah menyalahi undang-undang untuk mengendalikan CMV brek udara pasca-1994 dalam perdagangan antara negeri dengan pelaras kendur manual dipasang. Kenderaan harus dikeluarkan dari perkhidmatan sehingga pelaras automatik yang betul dipasang. Sesetengah bingkai pra-1994 mendapat badan atau teksi baharu, mewujudkan kekeliruan — sentiasa sahkan menggunakan tarikh pembuatan plat VIN dan bukannya mengandaikan berdasarkan penampilan luar kenderaan.

Adakah terdapat perbezaan antara pelaras kelonggaran "melaraskan diri" dan "automatik"?

Tidak — istilah ini digunakan secara bergantian dalam industri. "Pelaras kendur automatik," "pelaras kendur melaraskan diri," dan "ASA" semuanya merujuk kepada kategori peranti yang sama: peranti yang mengekalkan pelarasan brek yang betul secara automatik melalui mekanisme pawl-and-ratchet atau klac yang diaktifkan semasa kitaran penggunaan brek dan pelepasan.
